안녕하세요!
오늘은 전북 군산지역
가스/누액 누출 감지 모니터링시스템
사례를 보여드리겠습니다.
화관법, 화평법 준수해서
유해화학물질 누출 누액감지기
및 가스감지기를 설치하고
경보 알람을 울려주는
모니터링 시스템을 추가해드렸습니다.
시공 사진 보여드린후 각각의
제품 설명 드릴게요.
PART 1. 수신부
전북 군산 지역
가스/누액 감지 모니터링 시스템 시공사례
(가스/누액 누출 경보시스템)

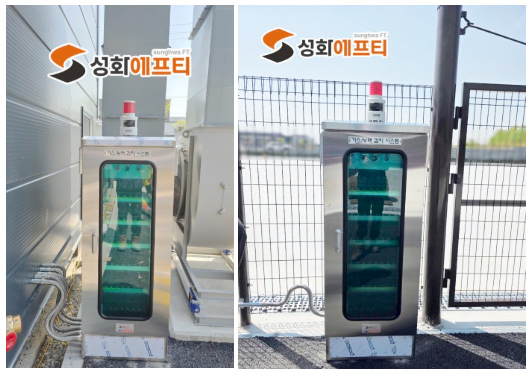

RM-770MU.DU
가연성 가스 + 누액감지 42채널
다채널 수신부 사진입니다.

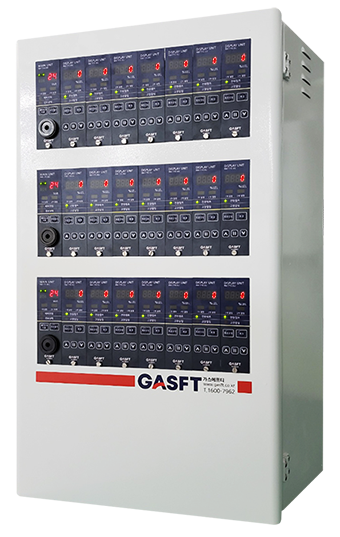

가스 감지 모니터링시스템
(=가스 누설경보시스템)
RM-770MU.DU
수신부를 보셨으니 탐지부 소개드릴게요

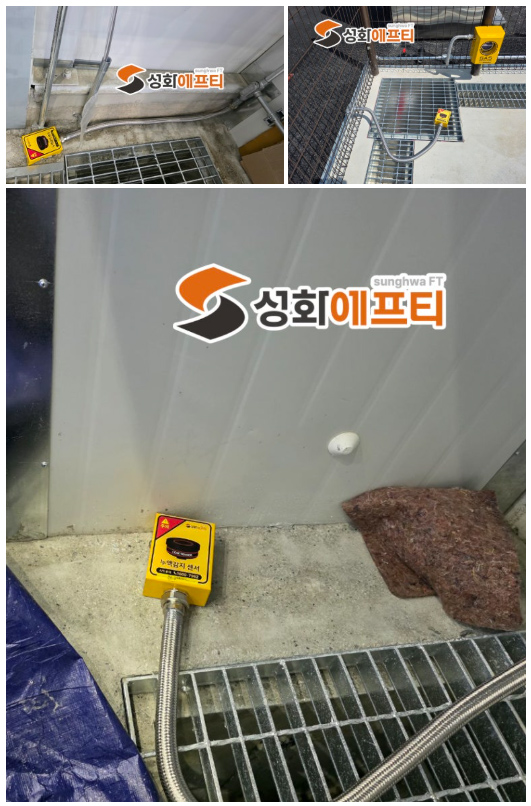

가스 감지기 누액감지기 시공 사진중
누액감지기 시공 사진 먼저 보여드릴게요
현장에 노란색 누액감지기 커버안에
설치된 누액감지기
포인트센서 방폭형 FT-PC-02Ex
3 POINT 설치사진입니다.
유해물질 / 화학용액이 현장에 누출시
바로 감지해주는 분리형 포인트센서 입니다.

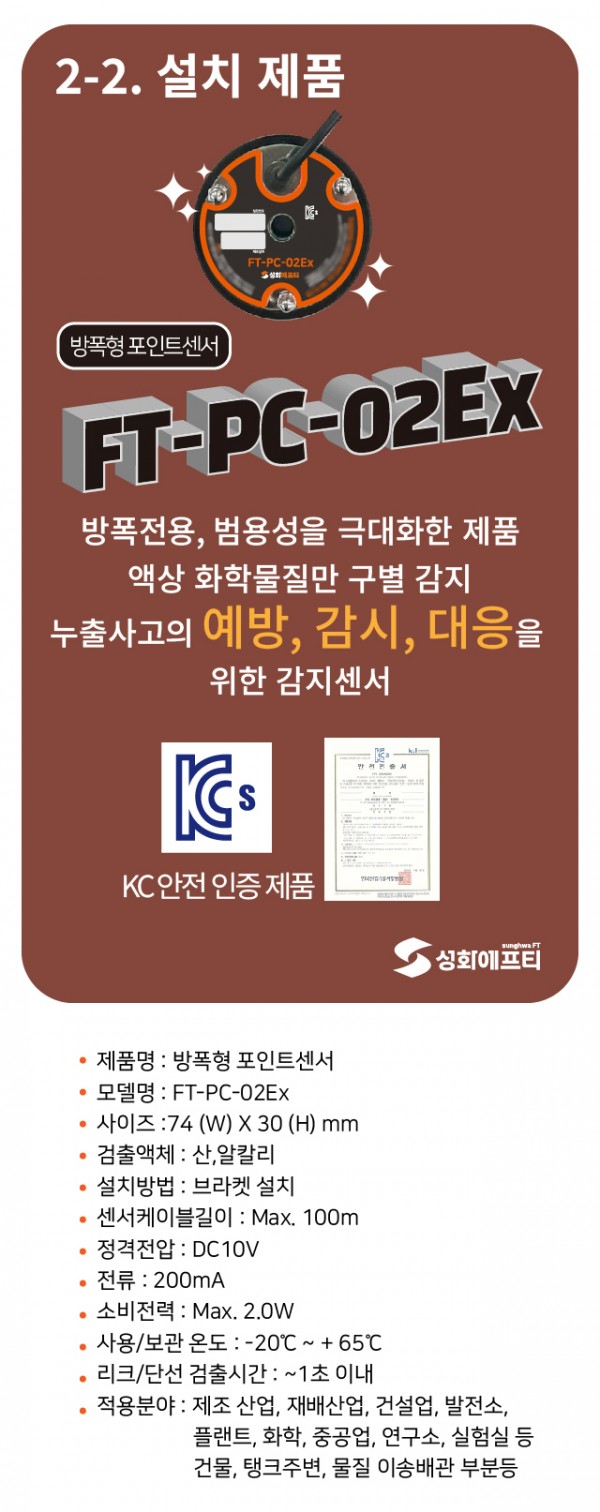

방폭형 포인트센서 FT-PC-02 Ex 사양 설명드릴게요~
PART 3. 탐지부 (가스감지기)

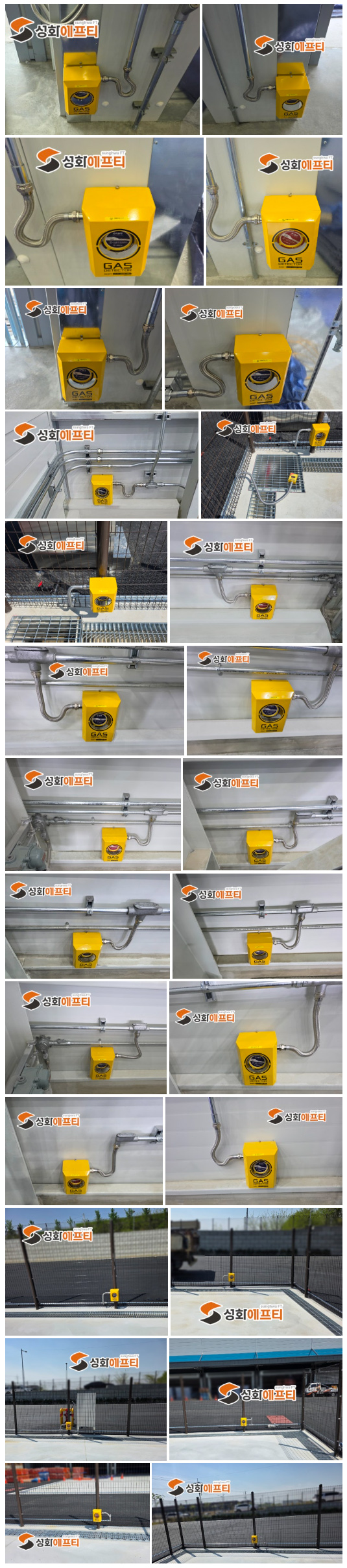

마지막으로 현장 탐지부중
가연성 가스감지기 FT-1000 Ex 및
VOC 감지기 FT-1000 Tx
현장 설치 사진 입니다.
실내 및 실외 28 포인트
가스감지기 설치 입니다.

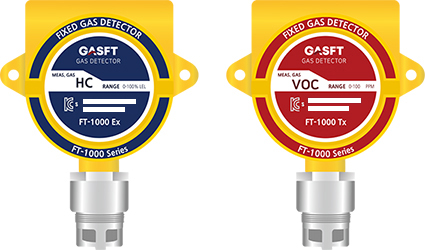

가연성가스감지기 및 독성가스감지기
FT-1000 Ex, FT-1000 Tx
탐지부 사양은 아래와같습니다.
가연성 /독성 가스감지기 FT-1000 시리즈 특징
스마트 가스 감지기 FT-1000 SERIES
- 국내. 국외 방폭 인증
- 전기적인 Noise 최소화
- 가연성/독성/산소/VOC 등의 가스 연속 감지
- 2 차 폭발 방지용 내압방폭구조
- 자가진단 기능 내장
- 릴레이접점 출력
- 간단한 구조 설계
- 수신부 FND DISPLAY 내장
- 감지센서의 안전한 동작을 위해 정전압 회로 구성
- DCS&PLC 모니터링 시스템에 연결
- 산업 및 폭발 위험 지역에 설치 가스 실시간 측정
- 4~20mA.DC 표준 출력 제공
- 각종 제어 기기에 연결하여 사용
- 0점, SPAN 점검 및 교정 용이
* FT-1000 Ex 상세사양
FT-1000 Ex 사양 | |
측정가스 (Measuring Gas) | C₄H10, CH₄, H₂, C₂H₂, HC, Flammable gases (가연성가스). etc |
측정범위 (Measuring Range) | 0~100 %LEL, 0~100 %Vol, 0~10,000ppm |
측정형식 (Measuring Type) | 대기확산식 |
측정방식 (Measuring Method) | 접촉연소식, 반도체식 |
측정신호 (Measuring Signal) | 4~20mA.DC |
응답속도/허용오차 (Response Time/Accuracy) | 20초 이내 / ±3% 이내/Full scale |
정격전압 (Rated Voltage) | 24V dc |
정격전류 (Rated Current) /전력소비 | 100mA / 2.4W |
방폭승인 (Approval) /방진방수 등급 | Ex db II C T6 Gb / Ex tb III C T85℃ Db (IP66) |
주변온도 (Ambient Temperature) | -40℃~+60℃ |
외형치수/무게 (Dimension/Weight) | 147(W) × 210.6(H) × 92(D)(mm) / 1.27kgs |
* FT-1000 Tx 상세사양
FT-1000 Tx 사양 | |
측정가스 (Measuring Gas) | 유독성가스 (TOXIC GAS), CO2, N2O, BENZENE, BUTADIENE, TOLUENE, XYLENE, CL2,HCL, VOC, OXYGEN(O2), ETHYLENE OXIDE, ETC. |
측정범위 (Measuring Range) | 0~PPM-유독성, 0~25 %Vol, - 산소 (O2), 범위 조정 가능 |
측정형식 (Measuring Type) | 대기확산식 |
측정방식 (Measuring Method) | 반도체식, 전기화학식, 지르코니아 방식 |
측정신호 (Measuring Signal) | 4~20mA.DC |
응답속도/허용오차 (Response Time/Accuracy) | 20초 이내 / ±2% 이내/Full scale |
정격전압 (Rated Voltage) | 24V dc |
정격전류 (Rated Current) /전력소비 | 100mA / 2.4W |
방폭승인 (Approval) /방진방수 등급 | Ex db II C T6 Gb / Ex tb III C T85℃ Db (IP66) |
주변온도 (Ambient Temperature) | -40℃~+60℃ |
외형치수/무게 (Dimension/Weight) | 147(W) × 210.6(H) × 92(D)(mm) / 1.27kgs |
마지막 탐지부 설치후
수신부와 탐지부를 연결하고
표준가스 테스트까지 야무지게 완료하여
안전한 청정구역으로
가스 및 누액감지 시스템을
완성해드렸습니다.
성화에프티는 국제 KOLAS 교정공인기관으로
신뢰와 믿음으로 검교정 진행해드립니다.
국내 법규에 맞춰서 여러가지
종류의 제품 및 다양한 센서 옵션까지
현장에 맞게 다양한 설계 가능하니
편안하게 문의주세요~

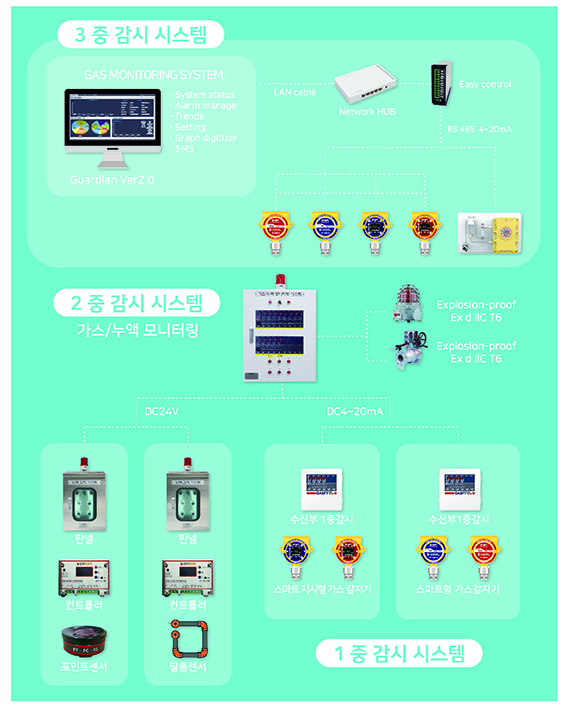

한눈에 쉽게 알아볼수 있도록
가스와 누액 두가지를 동시에 감시할수 있는
유해화학물질 누출 경보모니터링 시스템
계통도 그림으로 보여드릴게요
현장에 방폭 포인트센서 또는
PC메탈 필름센서등
다양한 종류의 누액감지기를
채널형 수신부와 함게
현장에 맞게 다양한 설계
가능하니 편안하게 문의주세요~
