안녕하세요!
성화에프티 본사 (sunghwa FT)
공식 홈페이지 입니다.
20년 이상 환경, 안전 분야에서
생산 부터 설비 시공, 유지 보수, 검교정까지
한번에 해결하는 원스톱 서비스로
고객의 안전을 책임지는
가스 감지기, 누액 감지기, 환경
모니터링시스템 전문 기업입니다.
출범한 새정부가 강조하는 중대재해 관련
안전환경이 더욱 중요해지고 있습니다.
노후화된 설비도 다시보고
안전점검도 철저하게 지키시면서
오늘도 모두 화이팅하세요~
오늘은 전북지역 유해화학물질인
가스와 누액 두가지를 설치한 현장입니다.
화관법의 유해화학물질 누출감지기
및 가스감지기를 설치하고
경보 알람을 울려주는
모니터링 시스템을 구축해드렸습니다.
채널형 수신부, 누액감지기 탐지부,
가스감지기 탐지부 3파트로
시공사진 및 설명 드리겠습니다.
PART 1.
RM-770MU.DU / RM-770MU.LU
가연성 가스 + 독성 가스 + 누액감지 로 이뤄진
다채널 수신부 사진입니다.

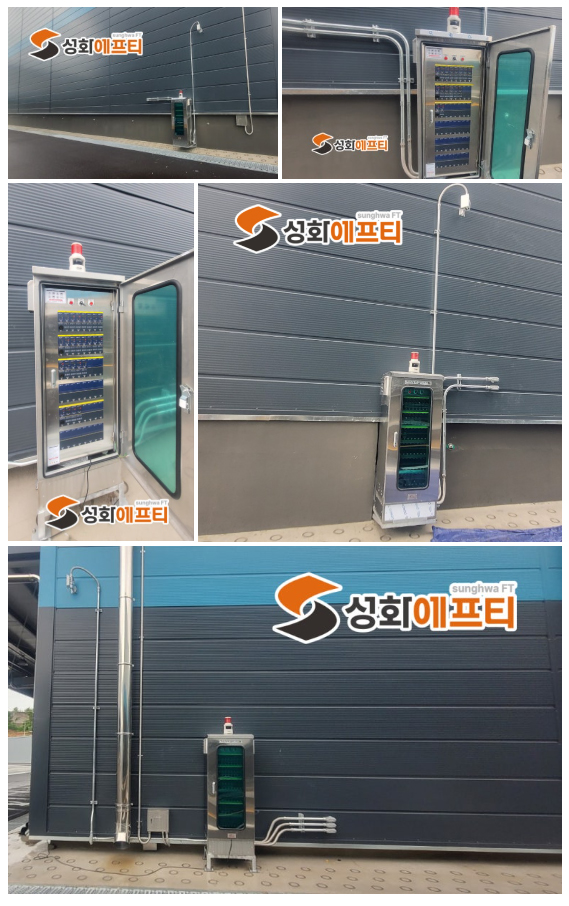

실외 이중외함 형태의 수신부 설치 사진입니다.
다채널 수신부로
가연성 및 독성 가스감지기
누액감지기까지 모두
설계해서 한곳에서 경보알람을
관리하실수 있는 장점이 있습니다.
제품사양설명드릴게요~
가스/누액 감지 모니터링시스템
(=가스/누액 누설경보시스템)
RM-770MU.DU / RM-770MU.LU
* 수신부 RM-770 MU/DU 특징
- 마이크로 칩셋탑재
- 국내, 해외용으로 전압, 주파수에 관계없이 사용
- 4~20mA.DC 출력, 경보, 릴레이 접점 출력 기능
- Zero점, Span, 검교정 등 볼륨이 전혀 없이 전면(Front)에서 자동 설정 기능
- 현장에 설치된 가스 감지기와 연결하여 실시간 대기 가스 농도 측정, 농도 표시
- 위험 시 설정된 농도에서 경보를 발하는 다회로용 가스 수신기
사양 | |
제품규격 | RM-770MU.DU |
측정가스 | 가연성 가스(Flammable GAS), |
측정범위 | 0~100%(LEL) 산소 : 0~25%VOL 독성 : 0~9999PPM(가스별 범위 참조) |
입력신호 | 4~20mA.DC (주파대역대 개선 / PLC 전용 주파수 설정) |
측정표시 | 4 Digit FND Digital display, (4자리 표시) |
출력신호 | 4~20mA.DC, Relay contact(H.HH) 1차, 2차 |
경보음량 | 90dB 이상 |
작동온도/습도 | -20℃~+40℃/ 85% RH |
작동전원 | 220/110V. AC, 50/ 60Hz |
소비전력 | 1회로 기준 7.04W(감시모드), 9.00W(동작모드) |
설치방식 | Wall mounting |
특징 | 32비트 처리방식 개선 (고성능) 자기진단 기능 (60초) 자동복귀형 퓨즈 전류소모량 자동분배 기능 노이즈 차단장치 기능 |
PART. 2
수신부를 보셨으니 탐지부 사진중
누액감지기 먼저 보여드릴게요

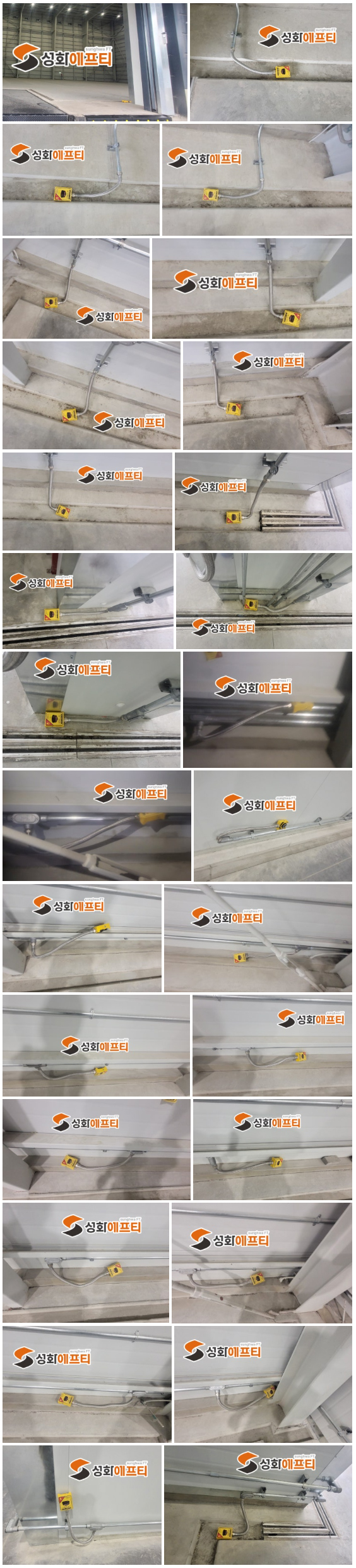

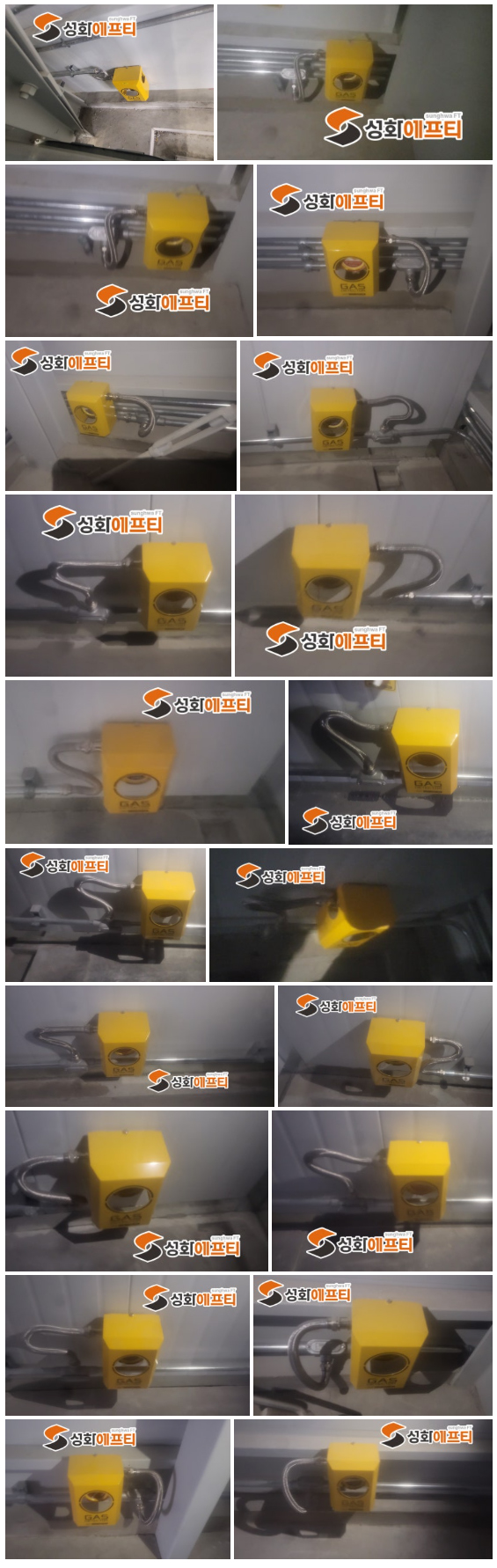

현장에 노란색 누액감지기 커버안에
설치된 방폭형 누액감지기
포인트센서 FT-PC-O2Ex
설치사진입니다.
유해물질 / 화학용액이 현장에 누출시
바로 감지해주는 방폭형
분리형 포인트센서 사진 입니다.

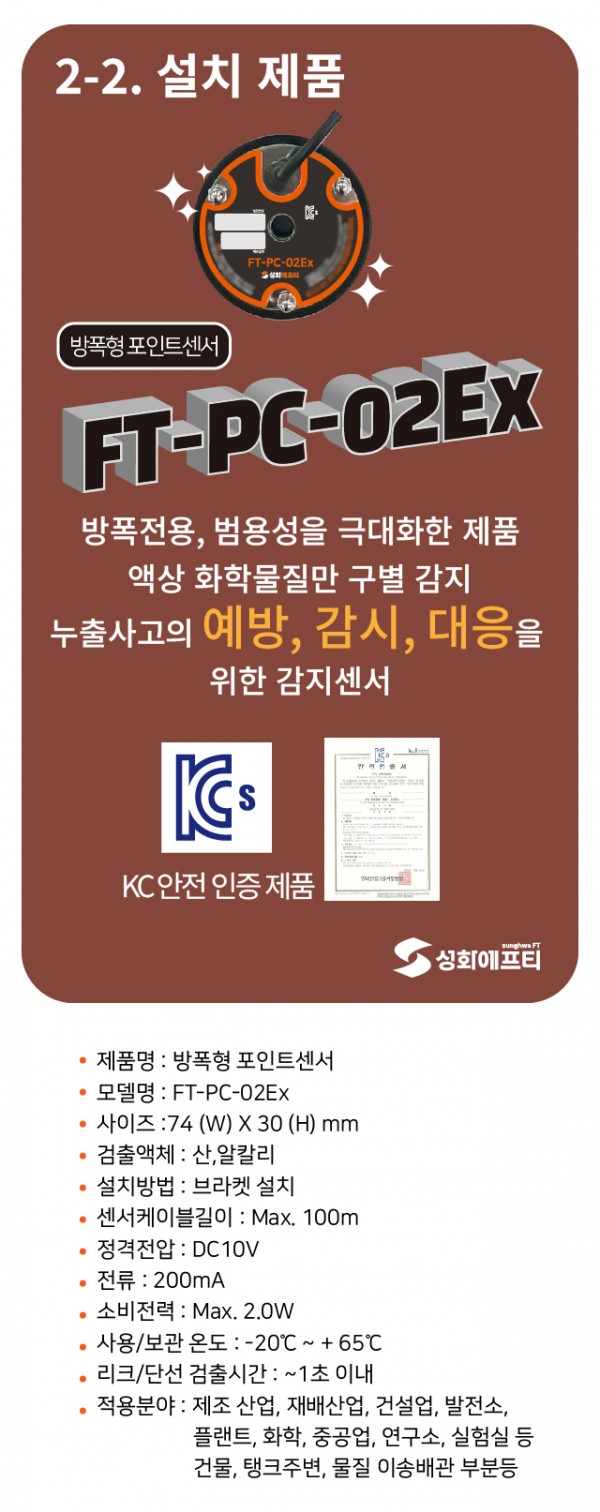

방폭 포인트센서 FT-PC-02 Ex
사양 설명드릴게요~
PART. 3
마지막으로 탐지부 중
가스감지기 설치 사진입니다.
가연성 가스감지기 FT-1000 Ex 및
독성 가스감지기 FT-1000 TX
현장 설치 사진 입니다.
수신부와 탐지부를 연결하고
표준가스 테스트까지 야무지게 완료하여
안전한 청정구역으로
가스 및 누액감지 시스템을
완성해드렸습니다.
가연성 및 독성 가스감지기
FT-1000 Ex, FT-1000 Tx
탐지부 사양은 아래와같습니다.
가연성 /독성 가스감지기 FT-1000 시리즈 특징
- 국내. 국외 방폭 인증
- 전기적인 Noise 최소화
- 가연성/독성/산소/VOC 등의 가스 연속 감지
- 2차 폭발 방지용 내압방폭구조
- 자가진단 기능 내장
- 릴레이접점 출력
- 간단한 구조 설계
- 수신부 FND DISPLAY 내장
- 감지센서의 안전한 동작을 위해 정전압 회로 구성
- DCS&PLC 모니터링 시스템에 연결
- 산업 및 폭발 위험 지역에 설치 가스 실시간 측정
- 4~20mA.DC 표준 출력 제공
- 각종 제어 기기에 연결하여 사용
- 0점, SPAN 점검 및 교정 용이
* FT-1000 Ex 상세사양
FT-1000 Ex 사양 | |
측정가스 (Measuring Gas) | C₄H10, CH₄, H₂, C₂H₂, HC, Flammable gases (가연성가스). etc |
측정범위 (Measuring Range) | 0~100 %LEL, 0~100 %Vol, 0~10,000ppm |
측정형식 (Measuring Type) | 대기확산식 |
측정방식 (Measuring Method) | 접촉연소식, 반도체식 |
측정신호 (Measuring Signal) | 4~20mA.DC |
응답속도/허용오차 (Response Time/Accuracy) | 20초 이내 / ±3% 이내/Full scale |
정격전압 (Rated Voltage) | 24V dc |
정격전류 (Rated Current) /전력소비 | 100mA / 2.4W |
방폭승인 (Approval) /방진방수 등급 | Ex db II C T6 Gb / Ex tb III C T85℃ Db (IP66) |
주변온도 (Ambient Temperature) | -40℃~+60℃ |
외형치수/무게 (Dimension/Weight) | 147(W) × 210.6(H) × 92(D)(mm) / 1.27kgs |
* FT-1000 Tx 상세사양
FT-1000 Tx 사양 | |
측정가스 (Measuring Gas) | 유독성가스 (TOXIC GAS), CO2, N2O, BENZENE, BUTADIENE, TOLUENE, XYLENE, CL2,HCL, VOC, OXYGEN(O2), ETHYLENE OXIDE, ETC. |
측정범위 (Measuring Range) | 0~PPM-유독성, 0~25 %Vol, - 산소 (O2), 범위 조정 가능 |
측정형식 (Measuring Type) | 대기확산식 |
측정방식 (Measuring Method) | 반도체식, 전기화학식, 지르코니아 방식 |
측정신호 (Measuring Signal) | 4~20mA.DC |
응답속도/허용오차 (Response Time/Accuracy) | 20초 이내 / ±2% 이내/Full scale |
정격전압 (Rated Voltage) | 24V dc |
정격전류 (Rated Current) /전력소비 | 100mA / 2.4W |
방폭승인 (Approval) /방진방수 등급 | Ex db II C T6 Gb / Ex tb III C T85℃ Db (IP66) |
주변온도 (Ambient Temperature) | -40℃~+60℃ |
외형치수/무게 (Dimension/Weight) | 147(W) × 210.6(H) × 92(D)(mm) / 1.27kgs |
국내 법규에 맞춰서 여러가지
종류의 제품 및 다양한 센서 옵션까지
현장에 맞게 다양한 설계 가능하니
편안하게 문의주세요~
이상, 전국에서 활약하고 있는 안전지킴이
성화 에프티 였습니다.
그럼 저는 다음에 다시
찾아뵙겠습니다.
