포항지역 H2 수소가스 누설경보 시스템 설치
페이지 정보
작성자 성화에프티 작성일25-10-28 08:48 조회9회 댓글0건관련링크
본문
안녕하세요!
성화에프티 본사 (sunghwa FT)
공식 홈페이지 입니다.
20년 이상 환경, 안전 분야에서
생산, 시공설치, 유지 보수 및 검교정으로
고객의 안전을 책임지는 가스/누액/환경
모니터링 시스템 전문 기업입니다.
오늘은 포항지역
수소 (가연성) 가스 감지 모니터링시스템
(=가스누설경보시스템) 시공 사례입니다.
저장탱크, 산업현장, 실험실, 연구실 등
많은 산업분야에서 다루는 수소는
가연성 가스입니다.
가연성 가스의 경우 누출시 기체이기에
눈에 띄지도 않을 뿐더러 2차 폭발로
이어져 큰 인명 사고 및 재산피해를주죠
특히 누전이나 작은 불씨 만으로도
발화되므로 미리 미리 안전설비인
가스감지모니터링시스템으로
알람경보 체게를 만들어서
대형 사고를 예방해야합니다.
먼저 시공 사진 보여드릴게요
포항 지역 H2 수소
(가연성) 가스감지기 설치 사례

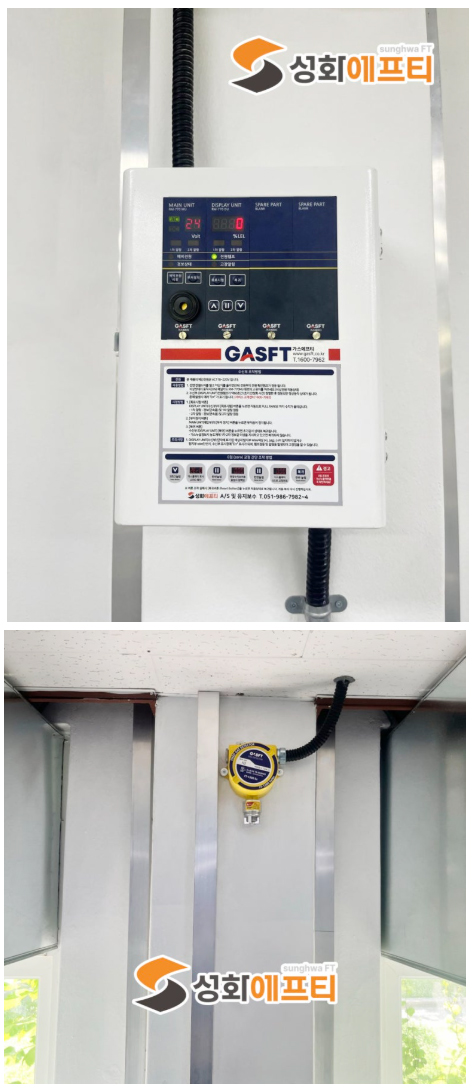

첫번째 사진은 RM-770 MU.DU 수신부 설치사진
증설 및 교체가 용이해서 편리한
채널카드형 수신부입니다.
두번째 사진은 현장에 설치된 FT-1000EX 가연성
수소 가스 감지기입니다.
수소는 무색, 무취의 기체로 공기보다 가볍고
연소 범위가 넓어 폭발 위험성이 높아서
방폭 가스 감지기를 설치해드렸습니다.
FT-1000 EX 설치사진으로
RANGE : 0~100% LEL 입니다.
오늘의 주인공 수소는 가연성 가스중
공기보다 가벼운 가스에
해당해서 천장에 가깝게 설치를 하였고
천장이 높은 산업 현장의 경우
포집갓으로 위치를 정해줍니다.
가연성 가스중 공기보다 가벼운 가스종류
- 아세틸렌, 암모니아, 일산화탄소, 수소,
시안화수소, 메탄, 에틸렌, LNG 등이있습니다.
가연성 가스중 공기보다 무거운 가스의 경우
천장이 아닌 바닥에 가깝게 설치해야합니다.
가연성 가스중 공기보다 무거운 가스종류
- 아세트알데히드, 아세트산, 아세톤, 벤젠, 부탄(뷰테인), 이황화탄소, 에탄(에테인),
에탄올(에틸알콜), 포름알데하이드, 퍼퓨릴알콜, 황화수소, 메탄올, 나프탈렌, 페놀,
프로판, 톨루엔, 자일렌, 나프타, 석유가스, 메틸에틸케튼, LPG
마지막으로 수신부와 가스감지기인
탐지부를 연결하고 결선부분은 없는지
수신신호가 잘 잡히는지
수치 확인 및 여러가지
점검 테스트까지 야무지게
완료하여 안전한 청정구역으로
가스감지 모니터링 시스템을
완성해드렸습니다.
실내형 가스감지 모니터링시스템
(=가스누설 경보시스템) GDS-10000
위에 설치된 사양 설명드릴게요~
가연성 /독성 가스감지기 FT-1000 시리즈 특징
- 국내. 국외 방폭 인증
- 전기적인 Noise 최소화
- 가연성/독성/산소/VOC 등의 가스 연속 감지
- 2차 폭발 방지용 내압방폭구조
- 자가진단 기능 내장
- 릴레이접점 출력
- 간단한 구조 설계
- 수신부 FND DISPLAY 내장
- 감지센서의 안전한 동작을 위해 정전압 회로 구성
- DCS&PLC 모니터링 시스템에 연결
- 산업 및 폭발 위험 지역에 설치 가스 실시간 측정
- 4~20mA.DC 표준 출력 제공
- 각종 제어 기기에 연결하여 사용
- 0점, SPAN 점검 및 교정 용이
* FT-1000 Ex 상세사양
FT-1000 Ex 사양 | |
측정가스 (Measuring Gas) | C₄H10, CH₄, H₂, C₂H₂, HC, Flammable gases (가연성가스). etc |
측정범위 (Measuring Range) | 0~100 %LEL, 0~100 %Vol, 0~10,000ppm |
측정형식 (Measuring Type) | 대기확산식 |
측정방식 (Measuring Method) | 접촉연소식, 반도체식 |
측정신호 (Measuring Signal) | 4~20mA.DC |
응답속도/허용오차 (Response Time/Accuracy) | 20초 이내 / ±3% 이내/Full scale |
정격전압 (Rated Voltage) | 24V dc |
정격전류 (Rated Current) /전력소비 | 100mA / 2.4W |
방폭승인 (Approval) /방진방수 등급 | Ex db II C T6 Gb / Ex tb III C T85℃ Db (IP66) |
주변온도 (Ambient Temperature) | -40℃~+60℃ |
외형치수/무게 (Dimension/Weight) | 147(W) × 210.6(H) × 92(D)(mm) / 1.27kgs |
* FT-1000 Tx 상세사양
FT-1000 Tx 사양 | |
측정가스 (Measuring Gas) | 유독성가스 (TOXIC GAS), CO2, N2O, BENZENE, BUTADIENE, TOLUENE, XYLENE, CL2,HCL, VOC, OXYGEN(O2), ETHYLENE OXIDE, ETC. |
측정범위 (Measuring Range) | 0~PPM-유독성, 0~25 %Vol, - 산소 (O2), 범위 조정 가능 |
측정형식 (Measuring Type) | 대기확산식 |
측정방식 (Measuring Method) | 반도체식, 전기화학식, 지르코니아 방식 |
측정신호 (Measuring Signal) | 4~20mA.DC |
응답속도/허용오차 (Response Time/Accuracy) | 20초 이내 / ±2% 이내/Full scale |
정격전압 (Rated Voltage) | 24V dc |
정격전류 (Rated Current) /전력소비 | 100mA / 2.4W |
방폭승인 (Approval) /방진방수 등급 | Ex db II C T6 Gb / Ex tb III C T85℃ Db (IP66) |
주변온도 (Ambient Temperature) | -40℃~+60℃ |
외형치수/무게 (Dimension/Weight) | 147(W) × 210.6(H) × 92(D)(mm) / 1.27kgs |

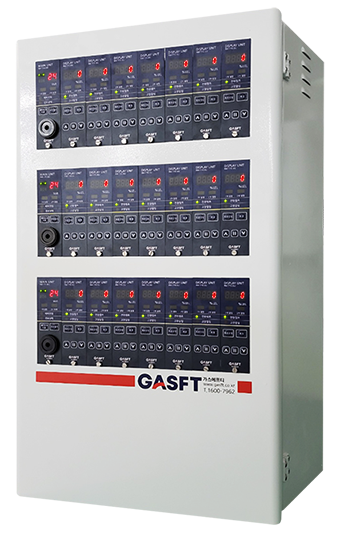

가스/누액 감지 모니터링시스템
(=가스/누액 누설경보시스템)
RM-770MU.DU / RM-770MU.LU
* 수신부 RM-770 MU/DU 특징
- 마이크로 칩셋탑재
- 국내, 해외용으로 전압, 주파수에 관계없이 사용
- 4~20mA.DC 출력, 경보, 릴레이 접점 출력 기능
- Zero점, Span, 검교정 등 볼륨이 전혀 없이 전면(Front)에서 자동 설정 기능
- 현장에 설치된 가스 감지기와 연결하여 실시간 대기 가스 농도 측정, 농도 표시
- 위험 시 설정된 농도에서 경보를 발하는 다회로용 가스 수신기
사양 | |
제품규격 | RM-770MU.DU |
측정가스 | 가연성 가스(Flammable GAS), |
측정범위 | 0~100%(LEL) 산소 : 0~25%VOL 독성 : 0~9999PPM(가스별 범위 참조) |
입력신호 | 4~20mA.DC (주파대역대 개선 / PLC 전용 주파수 설정) |
측정표시 | 4 Digit FND Digital display, (4자리 표시) |
출력신호 | 4~20mA.DC, Relay contact(H.HH) 1차, 2차 |
경보음량 | 90dB 이상 |
작동온도/습도 | -20℃~+40℃/ 85% RH |
작동전원 | 220/110V. AC, 50/ 60Hz |
소비전력 | 1회로 기준 7.04W(감시모드), 9.00W(동작모드) |
설치방식 | Wall mounting |
특징 | 32비트 처리방식 개선 (고성능) 자기진단 기능 (60초) 자동복귀형 퓨즈 전류소모량 자동분배 기능 노이즈 차단장치 기능 |
이상, 전국에서 활약하고 있는 안전지킴이
성화 에프티 였습니다.
그럼 다음에 다시 찾아뵙겠습니다.
자세한 제품 문의는
아래 연락처로 연락 주시면
친절하게 상담해 드리겠습니다.
성화 에프티는 전국 전 지역
시공 및 출장 작업이 가능하니
견적이나 궁금한 부분 언제든지
많은 문의 부탁합니다!
