안녕하세요!
성화에프티 본사 (sunghwa FT)
공식 홈페이지 입니다.
20년 이상 환경, 안전 분야에서
생산 부터 설비 시공, 유지 보수, 검교정까지
한번에 해결하는 원스톱 서비스로
고객의 안전을 책임지는
가스 감지기, 누액 감지기, 환경
모니터링시스템 전문 기업입니다.
오늘은 부산 김해지역
가연성 지시형 가스감지기기 (FT-2000EX) 를 설치하고
방폭 가스감지 모니터링 시스템
구축해 드렸습니다.

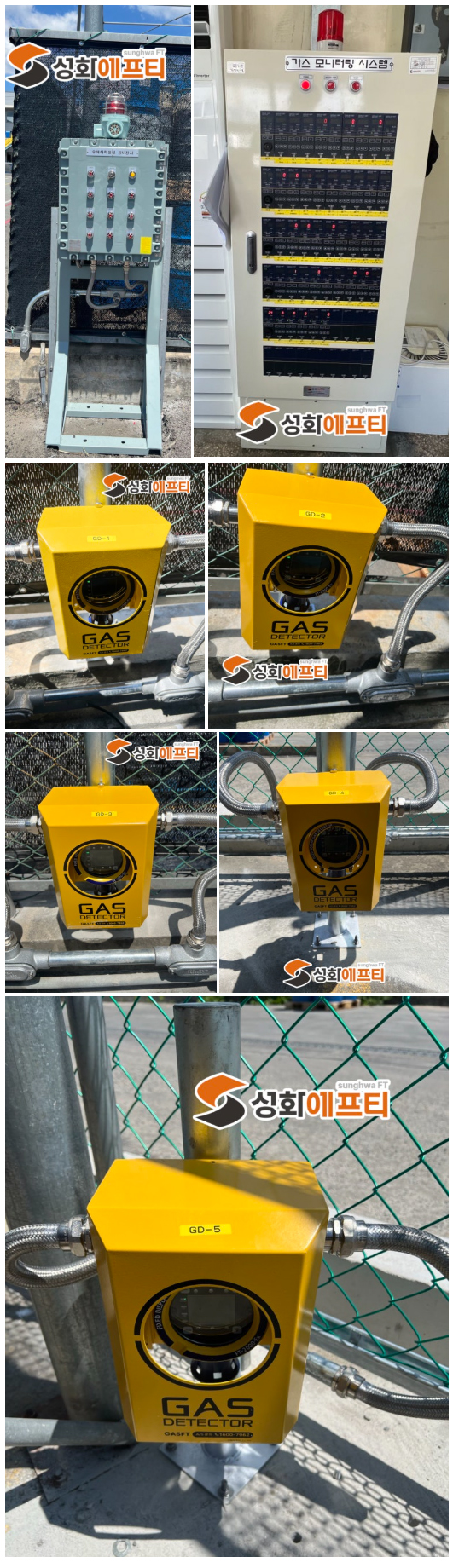

시공 사진 먼저 보여드릴게요.
첫번째 왼쪽사진은 설치된 방폭용 수신부 사진입니다.
오른쪽 사진은 기존에 설치한 수신부에
채널카드 증설추가해드렸습니다.
두번째줄 사진부터는 노란색 가스감지기 커버안에
FT-2000 EX 지시형 (디스플레이 화면)
가스감지기 설치사진입니다.
수신부와 탐지부를 연결하고
표준가스 테스트까지 야무지게 완료하여
안전한 청정구역으로
가스감지 시스템을
완성해드렸습니다.
RM-770 MU.DU 은 다채널 수신부로
가스감지 시스템을 설계해서 한곳에서 경보알람을
관리하실수 있는 장점이 있습니다.
제품사양 자세히 설명드릴게요~
* RM-770 MU/DU 특징
- 마이크로 칩셋탑재
- 국내, 해외용으로 전압, 주파수에 관계없이 사용
- 4~20mA.DC 출력, 경보, 릴레이 접점 출력 기능
- Zero점, Span, 검교정 등 볼륨이 전혀 없이 전면(Front)에서 자동 설정 기능
- 현장에 설치된 가스 감지기와 연결하여 실시간 대기 가스 농도 측정, 농도 표시
- 위험 시 설정된 농도에서 경보를 발하는 다회로용 가스 수신기
사양 | |
제품규격 | RM-770MU.DU |
측정가스 | 가연성 가스(Flammable GAS), |
측정범위 | 0~100%(LEL) 산소 : 0~25%VOL 독성 : 0~9999PPM(가스별 범위 참조) |
입력신호 | 4~20mA.DC (주파대역대 개선 / PLC 전용 주파수 설정) |
측정표시 | 4 Digit FND Digital display, (4자리 표시) |
출력신호 | 4~20mA.DC, Relay contact(H.HH) 1차, 2차 |
경보음량 | 90dB 이상 |
작동온도/습도 | -20℃~+40℃/ 85% RH |
작동전원 | 220/110V. AC, 50/ 60Hz |
소비전력 | 1회로 기준 7.04W(감시모드), 9.00W(동작모드) |
설치방식 | Wall mounting |
특징 | 32비트 처리방식 개선 (고성능) 자기진단 기능 (60초) 자동복귀형 퓨즈 전류소모량 자동분배 기능 노이즈 차단장치 기능 |
가연성 가스감지기 (가스검지기)

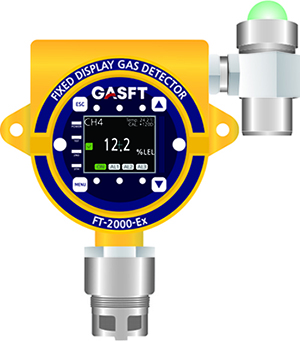

FT-2000 Ex 탐지부 사양은 아래와같습니다.
* 스마트 지시형 가스 감지기
FT-2000 SERIES 특징
- 가연성/독성/산소/VOC 가스 연속 분석 측정
- 마그네틱키로 현장 디스플레이에서 교정 및 다양한 프로그램 설정 작업자 1인 교정 및 유지 보수
- 2차 폭발 방지용 내압방폭구조
- Display 에서 교정 설정
- 자가진단 기능 내장
- 릴레이접점 출력
- 점멸 (Flickering), 점등 (Lighting) 사용자 선택 기능
- 고휘도 LED Flash lamp (H,HH)
- 감지센서의 안전한 동작을 위해 정전압 회로 구성
- DCS&PLC 모니터링 시스템에 연결
- 산업 및 폭발위험 지역에 설치하여 가스 실시간 측정
- 4-20mA. DC 표준 출력 제공 각종 제어 기기에 연결하여 사용
- 교정 일자 표시로 관리주기 확인 용이
- LCD 디스플레이 적용으로 5자리 표기
FT-2000 Ex 사양 | |
측정가스 (Measuring Gas) | C₄H10, CH₄, H₂, C₂H₂, HC, Flammable gases (가연성가스). etc |
측정범위 (Measuring Range) | 0~100 %LEL, 0~100 %Vol, 0~10,000ppm |
측정형식 (Measuring Type) | 대기확산식 |
측정방식 (Measuring Method) | 접촉연소식, 반도체식 |
측정신호 (Measuring Signal) | 4~20mA.DC (Transmitter) - 아날로그, Relay contact (H.HH) OR 24V DC, (H.HH), RS-485 Modbus - 디지털 (Option) |
측정표시 (Measuring Display) | 컬러 LCD Digital display (Power, Low, High, Fault), Waming, Flickering, Lighting |
응답속도/허용오차 (Response Time/Accuracy) | 20초 이내 / ±3% 이내/Full scale |
정격전압 (Rated Voltage) | 24V dc |
전신도관 (Conduit connection cable) | 3/4 (22MM) PF, NPT |
설치방식 (Mouting type) | Wall mounting or 2" Pole mounting |
정격전류 (Rated Current) /전력소비 | 150mA / 3.6W |
방폭승인 (Approval) /방진방수 등급 | Ex db II C T6 Gb / Ex tb III C T85℃ Db (IP66) /ATEX/IECEX/KCS/KC/KR |
주변온도 (Ambient Temperature) | -40℃~+60℃ |
외형치수/무게 (Dimension/Weight) | 147(W) × 210.6(H) × 106(D)(mm) / 1.76kg |
더 자세한 사항은 제품소개란에
가스감지기 > 가연성가스감지기 참조해주세요~
성화에프티는 국내 법규에 맞춰서 여러가지
종류의 제품 및 다양한 센서 옵션까지
현장에 맞게 다양한 설계 가능하니
편안하게 문의주세요~
이상, 전국에서 활약하고 있는 안전지킴이
성화 에프티 였습니다.
그럼 저는 다음에 다시 찾아뵙겠습니다.
자세한 제품 문의는
아래 연락처로 연락 주시면
친절하게 상담해 드리겠습니다.
성화 에프티는 전국 전 지역
시공 및 출장 작업이 가능하니
견적이나 궁금한 부분 언제든지
많은 문의 부탁합니다!
