안녕하세요!
성화에프티 본사 (sunghwa FT)
공식 홈페이지 입니다.
20년 이상 환경, 안전 분야에서
생산 부터 설비 시공, 유지 보수, 검교정까지
한번에 해결하는 원스톱 서비스로
고객의 안전을 책임지는
가스 감지기, 누액 감지기, 환경
모니터링시스템 전문 기업입니다.
겨울 월동 준비 잘 하고 계신가요? ^^
날씨가 조금 풀리긴 헸는데 여전히 독감은 유행중이니
모두 안전 운행하시고 감기 조심하세요~
오늘은 원주지역 가스감지기, 누액감지기 설치 사례입니다.
★★ 원주 설비공장 유해화학물질 통합 안전 시스템!
VOC 가스감지 + 누액감지 동시 모니터링 구축 완료
♠ 프로젝트 개요
1. 설치 지역: 원주 설비 제조 공장
2. 주요 장비:
- FT-1000 TX VOC 가스감지기
- FT-PC02EX 방폭형 누액 포인트센서
- RM-770 MU.DU 통합 수신부 모니터링 시스템
3. 설치 목적:
탱크 주변 가스 누출 + 액체 누출 동시 감시
유해화학물질 2중 안전망 구축
법규 준수 및 작업자 안전 확보
♠ 가스와 누액, 동시 감지가 필수인 이유
1. 화학물질 탱크의 이중 위험
< 기체 누출 위험 >
- VOC 증기 발생 및 확산
- 호흡기 노출 위험
- 화재·폭발 가능성
< 액체 누출 위험 >
- 밸브·플랜지 부위 누수
- 바닥 확산으로 광범위 오염
- 토양·수질 환경 오염
2. 하나만으로는 부족합니다!
가스만 감지? → 액체 누출 놓침
누액만 감지? → 증기 누출 놓침
→ 통합 모니터링 시스템 필수
♠ FT-1000 TX VOC 가스감지기
휘발성 유기화합물(VOC) 전문 감지
다양한 VOC 동시 대응
대응 가능 물질
✓ 톨루엔 (Toluene)
✓ 크실렌 (Xylene)
✓ 벤젠 (Benzene)
✓ 아세톤 (Acetone)
✓ MEK, IPA 등 각종 용제
설치 위치
- 탱크 상부 배출구 주변
- 환기구 인근
- 작업자 동선 고려
가연성 및 독성 가스감지기
FT-1000 Ex, FT-1000 Tx
탐지부 자세한 사양은 아래와같습니다.
<가연성 /독성 가스감지기 FT-1000 시리즈 특징>
- 국내. 국외 방폭 인증
- 전기적인 Noise 최소화
- 가연성/독성/산소/VOC 등의 가스 연속 감지
- 2차 폭발 방지용 내압방폭구조
- 자가진단 기능 내장
- 릴레이접점 출력
- 간단한 구조 설계
- 수신부 FND DISPLAY 내장
- 감지센서의 안전한 동작을 위해 정전압 회로 구성
- DCS&PLC 모니터링 시스템에 연결
- 산업 및 폭발 위험 지역에 설치 가스 실시간 측정
- 4~20mA.DC 표준 출력 제공
- 각종 제어 기기에 연결하여 사용
- 0점, SPAN 점검 및 교정 용이
* FT-1000 Ex 상세사양
FT-1000 Ex 사양 | |
측정가스 (Measuring Gas) | C₄H10, CH₄, H₂, C₂H₂, HC, Flammable gases (가연성가스). etc |
측정범위 (Measuring Range) | 0~100 %LEL, 0~100 %Vol, 0~10,000ppm |
측정형식 (Measuring Type) | 대기확산식 |
측정방식 (Measuring Method) | 접촉연소식, 반도체식 |
측정신호 (Measuring Signal) | 4~20mA.DC |
응답속도/허용오차 (Response Time/Accuracy) | 20초 이내 / ±3% 이내/Full scale |
정격전압 (Rated Voltage) | 24V dc |
정격전류 (Rated Current) /전력소비 | 100mA / 2.4W |
방폭승인 (Approval) /방진방수 등급 | Ex db II C T6 Gb / Ex tb III C T85℃ Db (IP66) |
주변온도 (Ambient Temperature) | -40℃~+60℃ |
외형치수/무게 (Dimension/Weight) | 147(W) × 210.6(H) × 92(D)(mm) / 1.27kgs |
* FT-1000 Tx 상세사양
FT-1000 Tx 사양 | |
측정가스 (Measuring Gas) | 유독성가스 (TOXIC GAS), CO2, N2O, BENZENE, BUTADIENE, TOLUENE, XYLENE, CL2,HCL, VOC, OXYGEN(O2), ETHYLENE OXIDE, ETC. |
측정범위 (Measuring Range) | 0~PPM-유독성, 0~25 %Vol, - 산소 (O2), 범위 조정 가능 |
측정형식 (Measuring Type) | 대기확산식 |
측정방식 (Measuring Method) | 반도체식, 전기화학식, 지르코니아 방식 |
측정신호 (Measuring Signal) | 4~20mA.DC |
응답속도/허용오차 (Response Time/Accuracy) | 20초 이내 / ±2% 이내/Full scale |
정격전압 (Rated Voltage) | 24V dc |
정격전류 (Rated Current) /전력소비 | 100mA / 2.4W |
방폭승인 (Approval) /방진방수 등급 | Ex db II C T6 Gb / Ex tb III C T85℃ Db (IP66) |
주변온도 (Ambient Temperature) | -40℃~+60℃ |
외형치수/무게 (Dimension/Weight) | 147(W) × 210.6(H) × 92(D)(mm) / 1.27kgs |
가스/누액 감지 모니터링시스템
(=가스/누액 누설경보시스템)
RM-770MU.DU / RM-770MU.LU
* 수신부 RM-770 MU/DU 특징
- 마이크로 칩셋탑재
- 국내, 해외용으로 전압, 주파수에 관계없이 사용
- 4~20mA.DC 출력, 경보, 릴레이 접점 출력 기능
- Zero점, Span, 검교정 등 볼륨이 전혀 없이 전면(Front)에서 자동 설정 기능
- 현장에 설치된 가스 감지기와 연결하여 실시간 대기 가스 농도 측정, 농도 표시
- 위험 시 설정된 농도에서 경보를 발하는 다회로용 가스 수신기
사양 | |
제품규격 | RM-770MU.DU |
측정가스 | 가연성 가스(Flammable GAS), |
측정범위 | 0~100%(LEL) 산소 : 0~25%VOL 독성 : 0~9999PPM(가스별 범위 참조) |
입력신호 | 4~20mA.DC (주파대역대 개선 / PLC 전용 주파수 설정) |
측정표시 | 4 Digit FND Digital display, (4자리 표시) |
출력신호 | 4~20mA.DC, Relay contact(H.HH) 1차, 2차 |
경보음량 | 90dB 이상 |
작동온도/습도 | -20℃~+40℃/ 85% RH |
작동전원 | 220/110V. AC, 50/ 60Hz |
소비전력 | 1회로 기준 7.04W(감시모드), 9.00W(동작모드) |
설치방식 | Wall mounting |
특징 | 32비트 처리방식 개선 (고성능) 자기진단 기능 (60초) 자동복귀형 퓨즈 전류소모량 자동분배 기능 노이즈 차단장치 기능 |

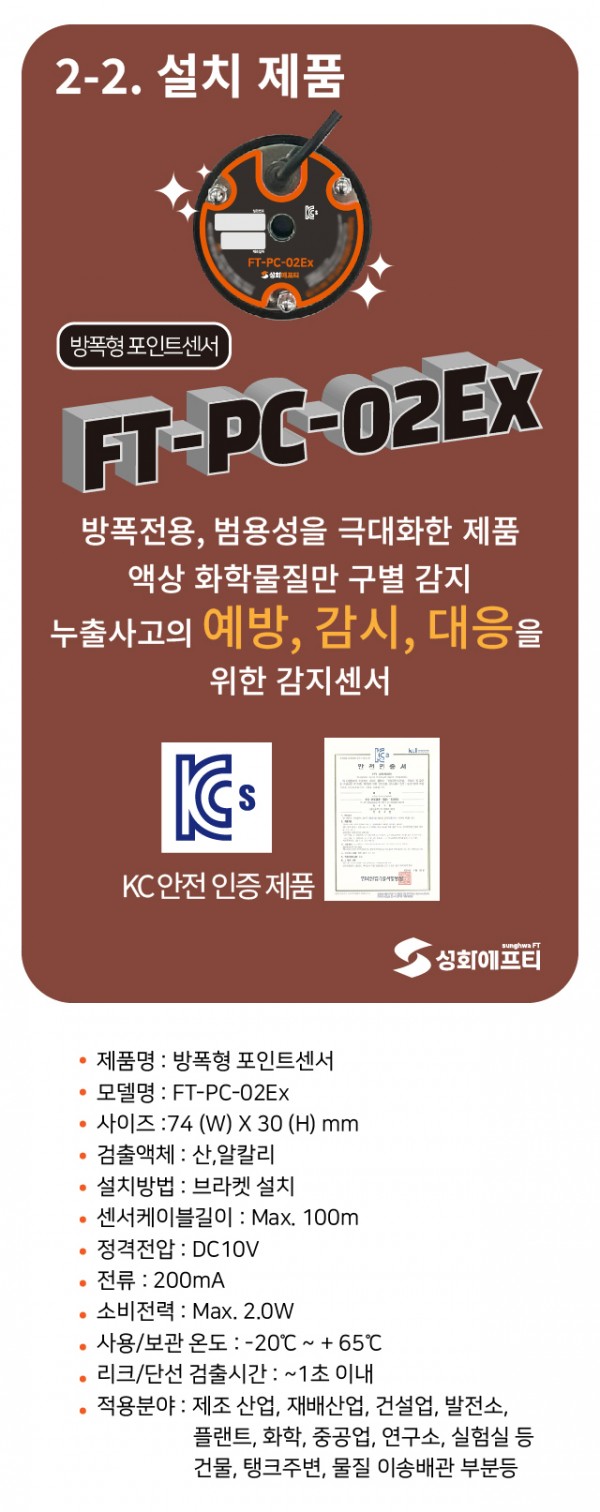

♠ FT-PC02EX 방폭형 누액 포인트센서
- 폭발 위험 지역 특화 설계
- 방폭 인증의 중요성
- VOC 취급 현장은 폭발 위험 구역.
- 일반 센서 사용 시 점화원 될 수 있음.
→ 방폭형 센서 필수!
<FT-PC02EX 특징>
방폭 구조 (Ex 인증)
내화학성 재질
분리형 구조로 안전
설치 위치
- 탱크 하부 최저점
- 배관 연결부 아래
- 밸브 조작 구역
- 누액 집수 지점
♠ 통합 모니터링 시스템의 강점
1. 가스 + 누액 한 곳 에서 통합관리
- 실시간 통합 감시
- 가스 농도 수치 표시
- 누액 감지 상태 표시
- 동시 이상 발생 시 즉시 파악
- 위치별 상태 한눈에 확인
2. 효율적인 대응
- 가스 경보 → 환기 시스템 작동
- 누액 경보 → 밸브 차단 조치
- 동시 경보 → 비상 대피 절차
3. 데이터 관리
- 농도 이력 자동 기록
- 누출 패턴 분석 가능
- 정기 보고서 작성 용이
- 법적 증빙 자료 확보
♠ 2중 안전망 시스템
<완벽한 방어 체계>
1차 방어: VOC 가스감지
증기 형태 누출 즉시 포착
초기 단계에서 차단 가능
환기로 농도 저감
2차 방어: 누액감지
액체 누출 바닥 도달 시 감지
확산 전 신속 대응
흡착제 투입 및 회수
상호 보완 효과
가스 경보 후 누액 확인 → 누출원 특정
누액 감지 후 가스 농도 체크 → 확산 범위 파악

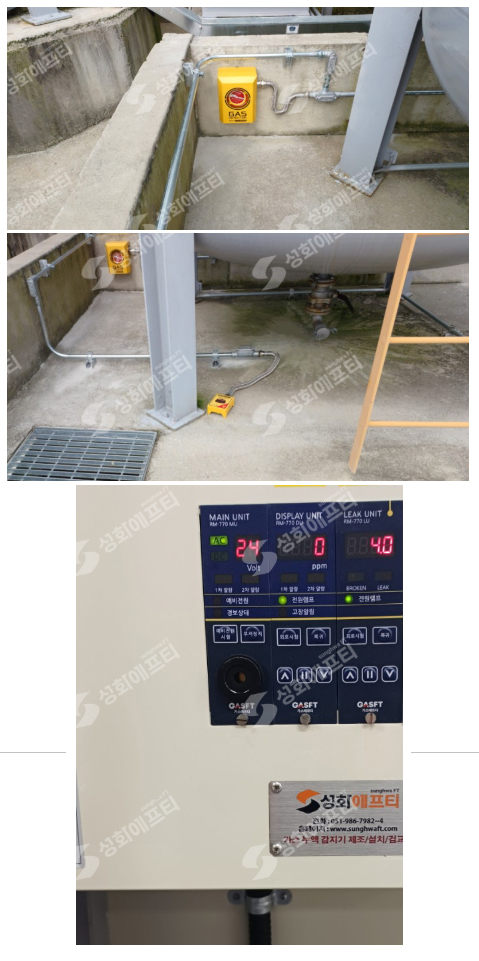

< 현장 추가 설치 사진>
♠ 유해화학물질 시설 필수 적용
이런 현장에 꼭 필요합니다
<제조업>
도료·페인트 공장, 접착제 제조, 수지·코팅 공장, 화학 원료 생산
<저장 시설>
VOC 저장 탱크, 용제 보관 창고, 위험물 저장소, 폐기물 처리장
<사용 현장>
세척 공정, 도장 라인, 인쇄 시설, 반도체 공정
♠ 당사의 통합 설계 능력
가스·누액 모두 맡기세요
<원스톱 설계>
현장 특성 분석
최적 센서 배치 설계
통합 수신부 구성
경보 연동 시스템 설계
<맞춤형 솔루션>
✓ 취급 화학물질에 맞는 센서 선정
✓ 폭발 등급에 따른 방폭 사양
✓ 현장 레이아웃 고려 배치
✓ 확장 가능한 시스템 구조
<전문 시공>
✓ 방폭 지역 시공 자격 보유
✓ 화학물질 안전 교육 이수
✓ 20년 현장 경험
✓ 사고 제로 안전 시공
<사후 관리>
✓ 정기 점검 및 교정
✓ 센서 수명 관리
✓ 긴급 출동 서비스
✓ 법규 대응 지원
♠ 성화에프티 시공 프로세스
1단계: 통합 설계
현장 조사 → 위험 요소 파악
가스·누액 동선 분석
통합 시스템 설계도 작성
2단계: 장비 설치
FT-1000 TX 가스감지기 설치
FT-PC02EX 누액센서 설치
방폭 배선 작업 완료
3단계: 통합 연동
수신부 통합 구성
가스·누액 신호 연결
경보 설정값 프로그래밍
4단계: 시운전
가스 반응 테스트
누액 감지 테스트
통합 경보 작동 확인
♠ 법규 준수 지원
화학물질관리법 완벽 대응
취급 시설 기준
유해화학물질 저장·보관 시설
가스 감지 경보 설비 설치 의무
누출·누액 감지 설비 설치 의무
♠ 원주 공장 시공 사례의 의미
선제적 안전 투자
탱크 주변 가스와 누액
두 가지 위험을 동시에 관리.
사고 예방뿐 아니라
법적 책임에서도 자유로워집니다.
확장 가능한 시스템
추후 탱크 증설 시
센서만 추가하면 OK.
통합 모니터링으로 관리 용이.
작업 환경 개선
작업자가 안심하고 일할 수 있는 환경.
VOC 노출 최소화로 건강 보호.
☎ 상담 문의 1600-7962
유해화학물질 통합 안전, 전문가와 상담하세요
이런 고민 있으시다면
✓ 가스와 누액 모두 감지 필요
✓ 방폭 지역 안전 설비 구축
✓ 기존 시스템 통합 관리
✓ 법규 준수 확인 필요
가스·누액 통합 모니터링, 원주 공장처럼!
유해화학물질 안전, 당사가 설계부터 책임집니다
"가스도 누액도,
하나의 시스템으로 완벽하게."
#VOC감지기 #누액감지기 #방폭센서 #원주 #FT1000TX #FTPC02EX #유해화학물질 #통합모니터링 #화학안전 #도료페인트 공장 #접착제 제조수지코팅 공장 #화학 원료 생산가스누액감지기설치유지보수 #가연성및인화성가스감지기 #가스측정기 #가스분석기 #가스경보기 #가스누설경보기 #가스농도측정기 #산소농도측정기 #코라스성적서발행 #KOLAS국가공인교정기관
