♣ 진천지역 메탄올 가스감지 시스템 구축 완료!
FT-1000 TX 스마트 감지기로 완성한 안전 모니터링
안녕하세요
성화에프티 본사 (sunghwaFT)
공식 홈페이지 입니다.
진천 지역 현장에 메탄올 가스감지 모니터링 시스템을 구축한 사례를 소개해드립니다.
♣ 프로젝트 개요
설치 지역: 충북 진천
주요 장비:
FT-1000 TX 스마트형 가스감지기
RM-770 MU.DU 수신부
통합 모니터링 시스템
목적:
메탄올 취급 현장 안전 확보
실시간 농도 모니터링
사고 예방 시스템 구축
♣ 메탄올, 왜 위험할까요?
무색의 위험한 알코올
메탄올은 우리가 생각하는 것보다
훨씬 위험한 화학물질이에요.
1. 독성
흡입 시 두통, 어지러움
고농도 노출 시 시력 손상
심한 경우 실명 위험
메스꺼움, 구토 유발
2. 인화성
- 인화점 11°C (매우 낮음)
상온에서도 증기 발생
정전기로도 발화 가능
화재 위험 상존
3. 무색·무취의 함정
사람이 감지하기 어려워요.
냄새로 알 수 없기 때문에
자동 감지 시스템이 필수입니다!
♣ FT-1000 TX 스마트형 감지기
왜 스마트형일까요?
일반 감지기와 뭐가 다르냐고요?
FT-1000 TX는 정말 똑똑한 친구랍니다!
1. 전송형(TX) 구조
감지부와 표시부 분리
위험 지역에 센서만 설치
안전한 곳에서 수치 확인
유지보수 편리
2. 스마트 기능
✓ 실시간 농도 데이터 전송
✓ 자가 진단 기능
✓ 센서 이상 시 자동 알림
✓ 디지털 통신 방식
<가연성 /독성 가스감지기 FT-1000 시리즈 특징>
- 국내. 국외 방폭 인증
- 전기적인 Noise 최소화
- 가연성/독성/산소/VOC 등의 가스 연속 감지
- 2차 폭발 방지용 내압방폭구조
- 자가진단 기능 내장
- 릴레이접점 출력
- 간단한 구조 설계
- 수신부 FND DISPLAY 내장
- 감지센서의 안전한 동작을 위해 정전압 회로 구성
- DCS&PLC 모니터링 시스템에 연결
- 산업 및 폭발 위험 지역에 설치 가스 실시간 측정
- 4~20mA.DC 표준 출력 제공
- 각종 제어 기기에 연결하여 사용
- 0점, SPAN 점검 및 교정 용이
* FT-1000 Ex 상세사양
FT-1000 Ex 사양 | |
측정가스 (Measuring Gas) | C₄H10, CH₄, H₂, C₂H₂, HC, Flammable gases (가연성가스). etc |
측정범위 (Measuring Range) | 0~100 %LEL, 0~100 %Vol, 0~10,000ppm |
측정형식 (Measuring Type) | 대기확산식 |
측정방식 (Measuring Method) | 접촉연소식, 반도체식 |
측정신호 (Measuring Signal) | 4~20mA.DC |
응답속도/허용오차 (Response Time/Accuracy) | 20초 이내 / ±3% 이내/Full scale |
정격전압 (Rated Voltage) | 24V dc |
정격전류 (Rated Current) /전력소비 | 100mA / 2.4W |
방폭승인 (Approval) /방진방수 등급 | Ex db II C T6 Gb / Ex tb III C T85℃ Db (IP66) |
주변온도 (Ambient Temperature) | -40℃~+60℃ |
외형치수/무게 (Dimension/Weight) | 147(W) × 210.6(H) × 92(D)(mm) / 1.27kgs |
* FT-1000 Tx 상세사양
FT-1000 Tx 사양 | |
측정가스 (Measuring Gas) | 유독성가스 (TOXIC GAS), CO2, N2O, BENZENE, BUTADIENE, TOLUENE, XYLENE, CL2,HCL, VOC, OXYGEN(O2), ETHYLENE OXIDE, ETC. |
측정범위 (Measuring Range) | 0~PPM-유독성, 0~25 %Vol, - 산소 (O2), 범위 조정 가능 |
측정형식 (Measuring Type) | 대기확산식 |
측정방식 (Measuring Method) | 반도체식, 전기화학식, 지르코니아 방식 |
측정신호 (Measuring Signal) | 4~20mA.DC |
응답속도/허용오차 (Response Time/Accuracy) | 20초 이내 / ±2% 이내/Full scale |
정격전압 (Rated Voltage) | 24V dc |
정격전류 (Rated Current) /전력소비 | 100mA / 2.4W |
방폭승인 (Approval) /방진방수 등급 | Ex db II C T6 Gb / Ex tb III C T85℃ Db (IP66) |
주변온도 (Ambient Temperature) | -40℃~+60℃ |
외형치수/무게 (Dimension/Weight) | 147(W) × 210.6(H) × 92(D)(mm) / 1.27kgs |
♣ RM-770 MU.DU 수신부
1. 똑똑한 관제 시스템
FT-1000 TX가 현장의 눈이라면
RM-770은 두뇌 역할을 해요!
2. 주요 기능
실시간 농도 표시
2단계 경보 시스템
음향 + 시각 경보 알람
3. MU.DU 사양의 의미
MU: Main Unit (전원공급)
DU: Display Unit (각채널별 표시부)
여러 감지기 통합 관리
확장 가능한 구조
가스/누액 감지 모니터링시스템
(=가스/누액 누설경보시스템)
RM-770MU.DU / RM-770MU.LU
* 수신부 RM-770 MU/DU 특징
- 마이크로 칩셋탑재
- 국내, 해외용으로 전압, 주파수에 관계없이 사용
- 4~20mA.DC 출력, 경보, 릴레이 접점 출력 기능
- Zero점, Span, 검교정 등 볼륨이 전혀 없이 전면(Front)에서 자동 설정 기능
- 현장에 설치된 가스 감지기와 연결하여 실시간 대기 가스 농도 측정, 농도 표시
- 위험 시 설정된 농도에서 경보를 발하는 다회로용 가스 수신기
사양 | |
제품규격 | RM-770MU.DU |
측정가스 | 가연성 가스(Flammable GAS), |
측정범위 | 0~100%(LEL) 산소 : 0~25%VOL 독성 : 0~9999PPM(가스별 범위 참조) |
입력신호 | 4~20mA.DC (주파대역대 개선 / PLC 전용 주파수 설정) |
측정표시 | 4 Digit FND Digital display, (4자리 표시) |
출력신호 | 4~20mA.DC, Relay contact(H.HH) 1차, 2차 |
경보음량 | 90dB 이상 |
작동온도/습도 | -20℃~+40℃/ 85% RH |
작동전원 | 220/110V. AC, 50/ 60Hz |
소비전력 | 1회로 기준 7.04W(감시모드), 9.00W(동작모드) |
설치방식 | Wall mounting |
특징 | 32비트 처리방식 개선 (고성능) 자기진단 기능 (60초) 자동복귀형 퓨즈 전류소모량 자동분배 기능 노이즈 차단장치 기능 |
♣ 메탄올 취급 현장의 필수품
이런 곳에 꼭 필요해요
1. 제조 산업
포름알데히드 생산
아세트산 제조
수지 생산 공장
용제 제조 시설
2. 화학 공정
메틸화 반응
정제 공정
혼합 작업장
저장 탱크 주변
3. 연구 시설
화학 실험실
분석 연구소
대학 실험동
R&D 센터
4. 응용 산업
부동액 제조
연료첨가제 생산
세정제 공장
의약품 제조
♣ 모니터링 시스템의 작동 원리
4단계 안전 프로세스
1단계: 실시간 감지
FT-1000 TX가
메탄올 농도를 초 단위로 측정.
디지털 신호로 수신부에 전송.
2단계: 데이터 표시
RM-770 DU
화면에 현재 농도 수치 표시.
3단계: 경보 발생
설정값 초과 시:
1차 경보 (25% 수준)
2차 경보 (50% 수준)
사이렌 + 램프 작동
4단계: 대응 조치
자동 환기 시스템 가동.
작업 중단 및 대피.
원인 파악 후 복구.
♣ 진천 현장 시공 특징
1. 현장 맞춤 설계
이 현장의 특별한 점은
메탄올 사용량과 작업 패턴을
면밀히 분석해서 설치했다는 거예요.
2. 최적 위치 선정
메탄올 저장 탱크 주변
주입 작업 구역
환기구 근처
작업자 동선 고려
3. 깔끔한 시공
케이블 정리도 말끔하게!
나중에 유지보수하기도 편하도록
처음부터 신경 써서 작업했습니다.
테스트 철저히
설치 후 표준가스로
반응 테스트 완벽하게 진행.
경보 작동도 여러 번 확인!

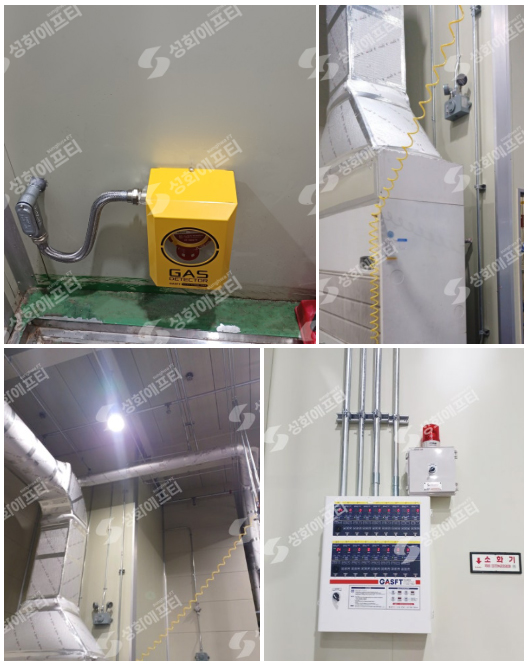

<설치사진>
♣ 시공 과정
1단계: 사전 조사
현장 방문해서 꼼꼼히 체크.
메탄올 사용 패턴 파악.
공기 흐름 확인.
2단계: 설계
감지기 위치 도면 작성.
배선 경로 최적화.
수신부 설치 위치 선정.
3단계: 설치
FT-1000 TX 감지기 설치.
RM-770 수신부 설치.
배선 작업 및 통신 연결.
4단계: 설정
경보 설정값 입력.
채널별 정보 등록.
농도 단위 설정.
5단계: 시운전
표준가스 테스트.
경보 작동 확인.
>> 상담 문의
메탄올 안전, 고민되시나요?
이런 경우 연락 주세요
✓ 메탄올 취급하는데 감지기 없음
✓ 기존 감지기 너무 오래됨
✓ 법적 기준 충족 확인 필요
✓ 모니터링 시스템 구축 고려 중
♣ 겨울 동파사고전 안전 유의 점검의 계절
동파사고전 노후시설 시스템 점검하세요
겨울은 온도 변화가 큰 계절.
센서 감도도 영향 받을 수 있어요.
<점검 포인트>
□ 센서 청소 필요 여부
□ 경보 작동 확인
□ 배터리 상태 체크
□ 배선 이상 없는지
당사 교정 점검 서비스
메탄올 감지기 전문 점검.
표준가스로 정확도 확인.
이상 발견 시 즉시 조치.
당사는 KOLAS국가공인교정기관입니다.
검교정 서비스 진행도 맡겨주세요
"메탄올의 위험, 이제 눈으로 확인하세요.
FT-1000 TX 스마트 감지기가 지켜드립니다."
