제천지역 HMI 모니터링 시스템, 오일감지기 설치
페이지 정보
작성자 성화에프티 작성일25-12-24 09:55 조회6회 댓글0건관련링크
본문
안녕하세요!
성화에프티 본사 (sunghwa FT)
공식 홈페이지 입니다.
20년 이상 환경, 안전 분야에서
생산 부터 설비 시공, 유지 보수, 검교정까지
한번에 해결하는 원스톱 서비스로
고객의 안전을 책임지는
가스 감지기, 누액 감지기, 환경
모니터링시스템 전문 기업입니다.
모두 메리 크리스 마스입니다.
기쁜날 즐거운일 많이 생기시길 바라며 오늘도 화이팅하세요~^^
오늘은 제천지역 시공 사례입니다.
♣ 제천 비접촉식 오일감지 시스템 구축!
- 첨단 센서 + HMI 프로그램으로 스마트 모니터링
- 제천 지역 산업 현장에 비접촉식 오일 검출 시스템과
모니터링 프로그램을 설치한 사례를 소개합니다.
♣ 프로젝트 개요
1. 설치 지역: 충북 제천
2. 주요 장비:
- 비접촉식 오일 검출기
- HMI(Human Machine Interface) 시스템
- 통합 모니터링 프로그램
3. 목적: 오일감지 / 실시간 시각화 / 데이터 관리
♣ HMI 모니터링 시스템
사람과 기계의 완벽한 소통
1. HMI란?
컴퓨터 화면에 공장 상황을
그림으로 보여주는 시각화 시스템.
2. 핵심 기능
1) 실시간 시각화
공장 레이아웃에 검출기 위치 표시
2) 경보 관리
- 화면 색상 변경 + 경고음
- 팝업 메시지 + SMS/이메일 발송
3) 데이터 로깅
- 모든 이벤트 자동 기록
- 보고서 자동 생성
4) 원격 접속
사무실에서 현장 모니터링

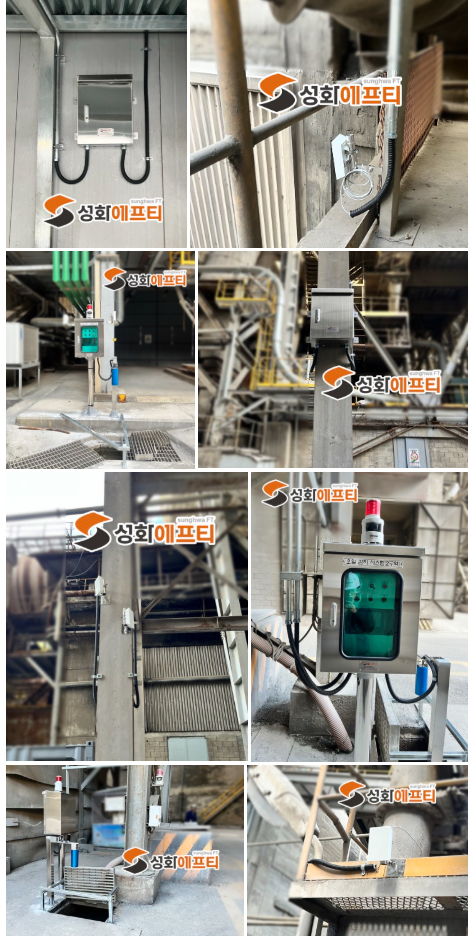

♣ 제천 현장 시공 사례
♣ 비접촉식 감지기 + HMI 시너지 효과
- 정확한 감지 → 신뢰할 수 있는 정보 표시
- 실시간 감지 → 즉각적 시각화 → 신속 대응
- 데이터 축적 → 패턴 분석 → 예방 관리
♣ 적용 가능 분야
- 제조업: 자동차 부품, 금속 가공, 프레스
- 중공업: 철강, 조선소, 유압 설비
- 에너지: 발전소, 변전소, 정유 시설
- 물류: 주유소, 정비소, 운송 차고지
♣ 투자 대비 효과
1. 절감 효과
✓ 센서 교체 주기 연장 (유지보수 ↓)
✓ 순찰 인력 감소 (인건비 ↓)
✓ 조기 감지로 피해 최소 (사고 비용 ↓)
2. 투자 회수
통상 2-3년 내 회수 가능
유지비 절감 + 사고 예방 + 생산성 향상
>> 제천 현장처럼 똑똑하게!
비접촉식 오일 감지 + HMI 통합 시스템
"직접 닿지 않아도 알 수 있고,
현장에 가지 않아도 볼 수 있습니다."
♣ 설치한 장비 소개
제품규격
가스감지 모니터링시스템 (=가스검지경보시스템)
RM-770MU.DU
* 수신부 RM-770 MU/DU 특징
- 마이크로 칩셋탑재
- 국내, 해외용으로 전압, 주파수에 관계없이 사용
- 4~20mA.DC 출력, 경보, 릴레이 접점 출력 기능
- Zero점, Span, 검교정 등 볼륨이 전혀 없이 전면(Front)에서 자동 설정 기능
- 현장에 설치된 가스 감지기와 연결하여 실시간 대기 가스 농도 측정, 농도 표시
- 위험 시 설정된 농도에서 경보를 발하는 다회로용 가스 수신기
사양 | |
제품규격 | RM-770MU.DU |
측정가스 | 가연성 가스(Flammable GAS), |
측정범위 | 0~100%(LEL) 산소 : 0~25%VOL 독성 : 0~9999PPM(가스별 범위 참조) |
입력신호 | 4~20mA.DC (주파대역대 개선 / PLC 전용 주파수 설정) |
측정표시 | 4 Digit FND Digital display, (4자리 표시) |
출력신호 | 4~20mA.DC, Relay contact(H.HH) 1차, 2차 |
경보음량 | 90dB 이상 |
작동온도/습도 | -20℃~+40℃/ 85% RH |
작동전원 | 220/110V. AC, 50/ 60Hz |
소비전력 | 1회로 기준 7.04W(감시모드), 9.00W(동작모드) |
설치방식 | Wall mounting |
특징 | 32비트 처리방식 개선 (고성능) 자기진단 기능 (60초) 자동복귀형 퓨즈 전류소모량 자동분배 기능 노이즈 차단장치 기능 |
이상, 전국에서 활약하고 있는 안전지킴이
성화 에프티 였습니다.
그럼 저는 다음에 다시
찾아뵙겠습니다.
자세한 제품 문의는
아래 연락처로 연락 주시면
친절하게 상담해 드리겠습니다.
성화 에프티는 전국 전 지역
시공 및 출장 작업이 가능하니
견적이나 궁금한 부분 언제든지
많은 문의 부탁합니다!
견적문의 시 담당자와 전화번호,
회신 받으실 이메일 주소 남겨주시면
더 빠른 회신이 가능하답니다. ^^
더 다양한 제품은 홈페이지
참고하시거나 문의하세요
문의전화 : 1600-7962 (051-986~7982~4)
