<대구 펌프장 성화에프티 가스감지기, 전광판 알람시스템 설치 사례>

오늘은 대구지역 펌프장에 설치한 가스감지기 및 전광판 알람시스템 시공 설치 사례를 소개해드릴게요.

♣ 프로젝트 개요

펌프장은 밀폐공간이 많아서 산소결핍과 황화수소 중독 위험이 높아요.

안전한 작업 환경을 위해 가스감지 전광판 시스템을 구축했답니다!

<설치 내용>

측정 가스: 산소(O₂), 황화수소(H₂S)

가스감지기: 독성가스 감지기 2종

수신반: RM-520 (2채널) LED 수신부

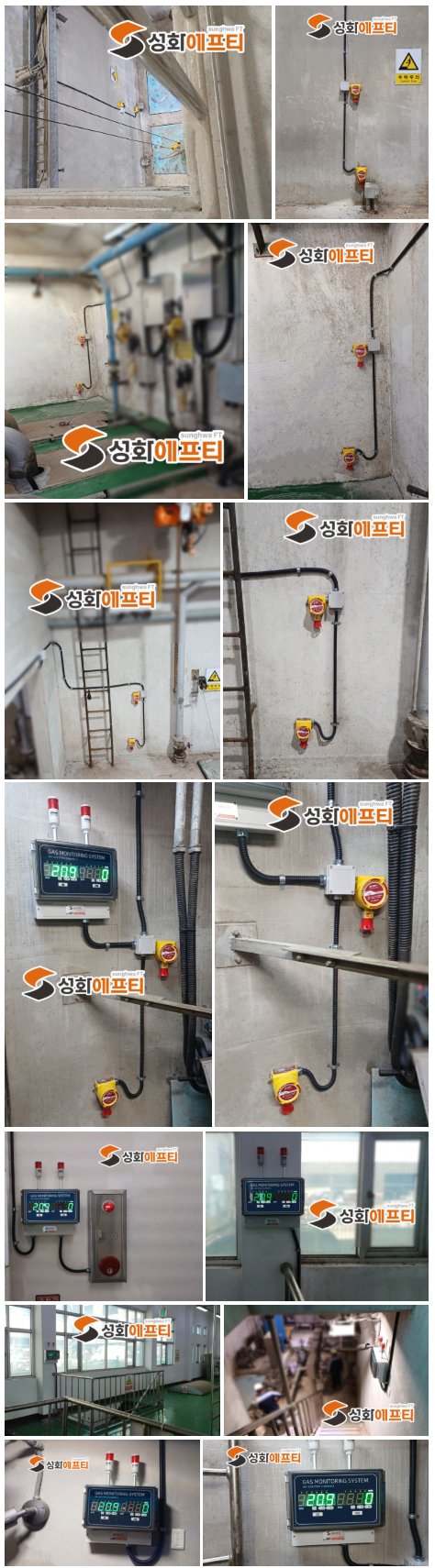

<시공 현장 사진>

 - 산소, 황화수소 가스감지기 설치사진 및 RM-520 가스감지 수신부 알람경보장치 설치 사진

♣ 측정 가스의 중요성

1. 산소(O₂) - 생명의 가스

1) 정상 농도

대기 중 산소는 20.9%예요

18% 이하면 산소결핍이에요

16% 이하면 생명이 위험해요

2) 산소결핍의 위험

두통과 현기증이 와요

호흡이 가빠지고 힘들어져요

의식을 잃을 수 있어요

심하면 질식사할 수 있어요

3) 펌프장에서 산소결핍 원인

밀폐된 공간이라 환기가 안 돼요

미생물이 산소를 소모해요

부패 과정에서 산소가 줄어들어요

2. 황화수소(H₂S) - 독성의 가스

1) 특징

썩은 달걀 냄새가 나요

무색의 가스예요

공기보다 무거워서 아래로 가라앉아요

2) 극도로 위험해요

10ppm: 눈과 호흡기 자극

50ppm: 두통, 구역질

100ppm: 후각 마비 (냄새를 못 맡음)

500ppm 이상: 수분 내 사망 가능

3) 펌프장에서 황화수소 발생

하수나 오수를 다루는 곳이에요

유기물이 썩으면서 발생해요

맨홀이나 피트에 축적돼요

정말 위험한 가스예요!

<설치된 FT-1000EX 방폭형 스마트가스감지기>

♣ 성화에프티 가연성 /독성 가스감지기 FT-1000 시리즈 특징

• 국내. 국외 방폭 인증

• 전기적인 Noise 최소화

• 가연성/독성/산소/VOC 등의 가스 연속 감지

• 2차 폭발 방지용 내압방폭구조

• 자가진단 기능 내장

• 릴레이접점 출력

• 간단한 구조 설계

• 수신부 FND DISPLAY 내장

• 감지센서의 안전한 동작을 위해 정전압 회로 구성

• DCS&PLC 모니터링 시스템에 연결

• 산업 및 폭발 위험 지역에 설치 가스 실시간 측정

• 4~20mA.DC 표준 출력 제공

• 각종 제어 기기에 연결하여 사용

• 0점, SPAN 점검 및 교정 용이

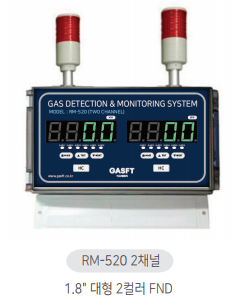

♣ RM-520 2채널 수신부

1. 주요 기능

2채널 구성: 2개의 가스감지기 관리

컴팩트한 크기: 공간 절약형 설계

독립 채널 관리: 각 채널별 개별 설정 가능

경제적: 소규모 시스템에 최적

가시성 : 전광판처럼 큰 화면으로 가시성 높음

2. RM-520 특징

- 컴팩트한 설계

- 2채널만 필요한 곳에 적합해요

- 공간을 적게 차지해요

- 설치가 간편해요

- 신뢰성 높은 제품

- 안정적으로 작동해요

- 고장이 적어요

- 유지보수가 쉬워요

- 다양한 출력 기능

- 릴레이 출력으로 경보 연동해요

♣​ 펌프장의 위험 구역

어디가 특히 위험할까요?

1. 맨홀 내부

가장 위험한 곳이에요

환기가 전혀 안 돼요

황화수소가 축적돼요

산소가 부족해요

2. 피트(Pit)

펌프가 설치된 아래 공간이에요

깊고 좁아서 위험해요

가스가 고이기 쉬워요

3. 배관 터널

지하 배관이 지나가는 공간이에요

긴 통로라 환기가 어려워요

가스가 확산되기 쉬워요

4. 펌프실

펌프가 돌아가는 공간이에요

밀폐되어 있는 경우가 많아요

유지보수 시 진입해야 해요

이런 곳들을 전광판으로 관리해요!

♣ 가스감지 시스템의 장점

1. 즉시 확인 가능

수신반까지 가지 않아도 멀리서 바로 보여요.

2. 진입 전 안전 확인

밀폐공간 들어가기 전에 가스 농도를 체크해요.

3. 24시간 모니터링

밤낮없이 계속 표시돼요.

4. 직관적인 표시

숫자와 색상으로 누구나 쉽게 이해해요.

5. 사고 예방

위험을 미리 알려서 진입을 막아요.

6. 법규 준수

산업안전보건법의 밀폐공간 작업 기준을 충족해요.

♣​ 작업자 안전 수칙

전광판을 확인하는 것만으로는 부족해요!

1. 진입 전 반드시

전광판에 표시된 농도를 확인해요

녹색(안전)이어야만 진입해요

환기를 충분히 시켜요

휴대용 가스측정기도 함께 사용해요

2. 작업 중에도

수시로 전광판을 확인해요

이상 징후가 있으면 즉시 대피해요

2인 1조로 작업해요

비상 연락 체계를 유지해요

3. 절대 하지 마세요

전광판이 빨간색일 때 진입 금지예요

경보가 울리는데 무시하지 마세요

혼자 들어가지 마세요

♣ 마무리

대구 펌프장에 가스감지 전광판 알람시스템을 완벽하게 구축했어요!

핵심 포인트

산소·황화수소 2가스 동시 측정

RM-520 2채널 수신반

멀리서도 잘 보이는 LED 전광판

색상으로 위험도 표시

진입 전 안전 확인 가능

가시성이 뛰어난 전광판이 가장 큰 장점이에요!

멀리서도, 어두워도, 누구나 쉽게 가스 농도를 확인할 수 있답니다!
