<<청주 공장 분석실 수소·산소 가스감지기 설치 사례>>
오늘은 청주지역 공장 분석실 및 검정실에 설치한 가스감지 시스템 사례를 소개해드릴게요.
<프로젝트 개요>
공장 내 분석실과 검정실에 수소·산소 가스감지 시스템을 구축했어요!
1. 설치 장소
- 분석실
- 검정실(실외)
2. 설치 장비
- 수소가스감지기: FT-1000EX (방폭형)
- 산소가스감지기: FT-1000TX (방폭형)
- 수신부: RM-770 MU.DU (채널형)
<시공 현장 사진>
<분석실·검정실의 가스 위험>
* 왜 가스감지기가 필요할까요?
1. 분석실 특성
- 다양한 가스를 사용해요
- 밀폐된 공간이에요
- 정밀 분석 장비가 있어요
- 작업자가 장시간 머물러요
2. 검정실 특성
- 계측기 검교정 작업을 해요
- 표준가스를 사용해요
- 가스 봄베를 보관해요
- 실외라 환기는 되지만 관리가 필요해요
<FT-1000EX 수소가스감지기>
1. 수소가스의 위험성
- 폭발 위험
- 4~75% 농도에서 폭발해요
- 인화 에너지가 매우 낮아요
- 작은 정전기만으로도 점화돼요
2. FT-1000EX 특징
- 방폭형 설계
- 폭발 위험 지역에 안전해요
- 국내외 방폭 인증 취득
- 분석실 같은 밀폐공간에 최적이에요
3. 설치 위치
- 천장면 가까이 설치했어요
- 수소는 가벼워서 위로 올라가요
- 천장면 30cm 이내가 원칙이에요
<FT-1000TX 산소가스감지기>
1. 산소결핍의 위험성
- 생명과 직결돼요
- 정상: 20.9%
- 18% 이하: 산소결핍 (위험)
- 16% 이하: 호흡곤란, 의식 상실
- 6% 이하: 즉시 사망 가능
2. 분석실에서 산소결핍 원인
- 질소, 아르곤 같은 불활성가스 사용
- 밀폐공간에서 산소가 대체돼요
- 환기 불량 시 축적돼요
3. FT-1000TX 특징
- 독성가스 전용
- 산소 농도를 정밀 측정해요
- 빠른 반응 속도
<가연성 /독성 가스감지기 FT-1000 시리즈 특징>
- 국내. 국외 방폭 인증
- 전기적인 Noise 최소화
- 가연성/독성/산소/VOC 등의 가스 연속 감지
- 2차 폭발 방지용 내압방폭구조
- 자가진단 기능 내장
- 릴레이접점 출력
- 간단한 구조 설계
- 수신부 FND DISPLAY 내장
- 감지센서의 안전한 동작을 위해 정전압 회로 구성
- DCS&PLC 모니터링 시스템에 연결
- 산업 및 폭발 위험 지역에 설치 가스 실시간 측정
- 4~20mA.DC 표준 출력 제공
- 각종 제어 기기에 연결하여 사용
- 0점, SPAN 점검 및 교정 용이
* FT-1000 Ex 상세사양
FT-1000 Ex 사양 | |
측정가스 (Measuring Gas) | C₄H10, CH₄, H₂, C₂H₂, HC, Flammable gases (가연성가스). etc |
측정범위 (Measuring Range) | 0~100 %LEL, 0~100 %Vol, 0~10,000ppm |
측정형식 (Measuring Type) | 대기확산식 |
측정방식 (Measuring Method) | 접촉연소식, 반도체식 |
측정신호 (Measuring Signal) | 4~20mA.DC |
응답속도/허용오차 (Response Time/Accuracy) | 20초 이내 / ±3% 이내/Full scale |
정격전압 (Rated Voltage) | 24V dc |
정격전류 (Rated Current) /전력소비 | 100mA / 2.4W |
방폭승인 (Approval) /방진방수 등급 | Ex db II C T6 Gb / Ex tb III C T85℃ Db (IP66) |
주변온도 (Ambient Temperature) | -40℃~+60℃ |
외형치수/무게 (Dimension/Weight) | 147(W) × 210.6(H) × 92(D)(mm) / 1.27kgs |
* FT-1000 Tx 상세사양
FT-1000 Tx 사양 | |
측정가스 (Measuring Gas) | 유독성가스 (TOXIC GAS), CO2, N2O, BENZENE, BUTADIENE, TOLUENE, XYLENE, CL2,HCL, VOC, OXYGEN(O2), ETHYLENE OXIDE, ETC. |
측정범위 (Measuring Range) | 0~PPM-유독성, 0~25 %Vol, - 산소 (O2), 범위 조정 가능 |
측정형식 (Measuring Type) | 대기확산식 |
측정방식 (Measuring Method) | 반도체식, 전기화학식, 지르코니아 방식 |
측정신호 (Measuring Signal) | 4~20mA.DC |
응답속도/허용오차 (Response Time/Accuracy) | 20초 이내 / ±2% 이내/Full scale |
정격전압 (Rated Voltage) | 24V dc |
정격전류 (Rated Current) /전력소비 | 100mA / 2.4W |
방폭승인 (Approval) /방진방수 등급 | Ex db II C T6 Gb / Ex tb III C T85℃ Db (IP66) |
주변온도 (Ambient Temperature) | -40℃~+60℃ |
외형치수/무게 (Dimension/Weight) | 147(W) × 210.6(H) × 92(D)(mm) / 1.27kgs |
<RM-770 MU.DU 채널형 수신부>
1. 두가지 가스 통합 관리
- 채널 구성
1채널: 수소가스 (FT-1000EX)
2채널: 산소 (FT-1000TX)
2. 실시간 모니터링
- 수소 농도: %LEL
- 산소 농도: % VOL
- 동시에 확인 가능해요
3. 경보 기능
- 각 가스별 경보 설정
- 수소: 설정값 초과 시
- 산소: 18% 이하 시
- 시각·청각 경보
<<수신부 시스템>>

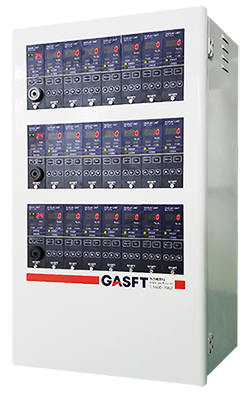

RM-770 MU.DU 채널형 수신부
가스감지 모니터링시스템 (=가스검지경보시스템)
RM-770MU.DU
* 수신부 RM-770 MU/DU 특징
- 마이크로 칩셋탑재
- 국내, 해외용으로 전압, 주파수에 관계없이 사용
- 4~20mA.DC 출력, 경보, 릴레이 접점 출력 기능
- Zero점, Span, 검교정 등 볼륨이 전혀 없이 전면(Front)에서 자동 설정 기능
- 현장에 설치된 가스 감지기와 연결하여 실시간 대기 가스 농도 측정, 농도 표시
- 위험 시 설정된 농도에서 경보를 발하는 다회로용 가스 수신기
가스 수신부 사양 | |
제품규격 | RM-770MU.DU |
측정가스 | 가연성 가스(Flammable GAS), |
측정범위 | 0~100%(LEL) 산소 : 0~25%VOL 독성 : 0~9999PPM(가스별 범위 참조) |
입력신호 | 4~20mA.DC (주파대역대 개선 / PLC 전용 주파수 설정) |
측정표시 | 4 Digit FND Digital display, (4자리 표시) |
출력신호 | 4~20mA.DC, Relay contact(H.HH) 1차, 2차 |
경보음량 | 90dB 이상 |
작동온도/습도 | -20℃~+40℃/ 85% RH |
작동전원 | 220/110V. AC, 50/ 60Hz |
소비전력 | 1회로 기준 7.04W(감시모드), 9.00W(동작모드) |
설치방식 | Wall mounting |
특징 | 32비트 처리방식 개선 (고성능) 자기진단 기능 (60초) 자동복귀형 퓨즈 전류소모량 자동분배 기능 노이즈 차단장치 기능 |
1. 시스템 장점
- 이중 안전망
- 수소(폭발) + 산소(질식) 동시 감시
- 두 가지 위험 모두 대응
2. 실내외 통합 관리
- 분석실과 검정실 함께 관리
- 한 수신부로 통합 관제
- 효율적인 시스템
3. 방폭 안전 확보
- FT-1000EX 방폭형 사용
- 폭발 위험 원천 차단
- 법규 준수
4. 설치 효과
- 작업자 안전
- 수소 폭발 위험 감시
- 산소결핍 질식 예방
- 안심하고 작업 가능
5. 장비 보호
- 고가 분석 장비 보호
- 가스 누출로 인한 손상 방지
6. 효율적 관리
- 실시간 모니터링
- 신속한 대응 가능
<이런 곳에 필요해요>
- 분석실
- 품질관리(QC) 실험실
- 연구개발(R&D) 실험실
- 환경 분석실
- 정밀 시험 센터
- 검정실
- 계측기 교정실
- 표준가스 보관소
- 가스 봄베 저장실
- 밀폐공간
- 환기 제한적인 실험실
- 지하 분석실
- 클린룸 시설
<마무리>
청주 공장 분석실과 검정실에 수소·산소 가스감지 시스템을 완벽하게 구축했어요!
* 핵심 포인트
- FT-1000EX 방폭형 수소가스감지기
- FT-1000TX 산소가스감지기
- RM-770 채널형 수신부로 통합 관리
- 실내(분석실) + 실외(검정실) 동시 관제
수소 폭발과 산소결핍, 두 가지 위험을 모두 잡는 안전 시스템이에요! 분석실이나 실험실 가스감지 시스템이 필요하시면 연락 주세요!
