오늘은 울산지역 석유정유공업에 추가설치된 성화에프티 가스감지기 사례입니다.

주말을 향해 화이팅 외치면서 포스팅 시작합니다.

울산 석유정유공업 성화에프티 가스감지기 1대 추가 설치 기존 시스템 확장 완료!

들어가며

기존의 가스감지 시스템을 이미 쓰고 계신 현장에서 공정이 늘어나거나 설비가 추가되면서 감지기를 더 설치해야 하는 경우가 꽤 많습니다. 이번 울산 석유정유공업 현장이 딱 그런 케이스였어요 소개드립니다.

전체를 갈아엎을 필요 없이 성화에프티 가스감지기 FT-1000EX 딱 1대만 추가해서 안전 사각지대를 완벽하게 해결한 실제 사례~!!!

1. 왜 가스감지기를 추가하게 됐나요?

1-1. 배경

울산의 석유정유공업 H사는 기존에 성화에프티 GDS-10000 시스템을 설치했습니다.

당시 성화에프티 가스감지기 FT-1000EX 6대와 RM-770 수신부로 시스템을 구축했죠.

1-2. 변화 발생

최근 기존 감지기로는 커버가 안 되는 구역이 생겼어요. 안전 담당자분이 이 부분을 그냥 넘길 수 없어서 저희에게 연락을 주셨습니다.

1-3. 해결 방법

다행히 기존 수신부가 최대 16채널까지 확장 가능했어요. 6채널만 쓰고 있었으니 여유가 충분했죠. 그래서 전체를 바꾸지 않고 성화에프티 가스감지기 FT-1000EX 1대만 추가하기로 결정했습니다.

2. 성화에프티 가스감지기 FT-1000EX 소개

2-1. 기본 사양

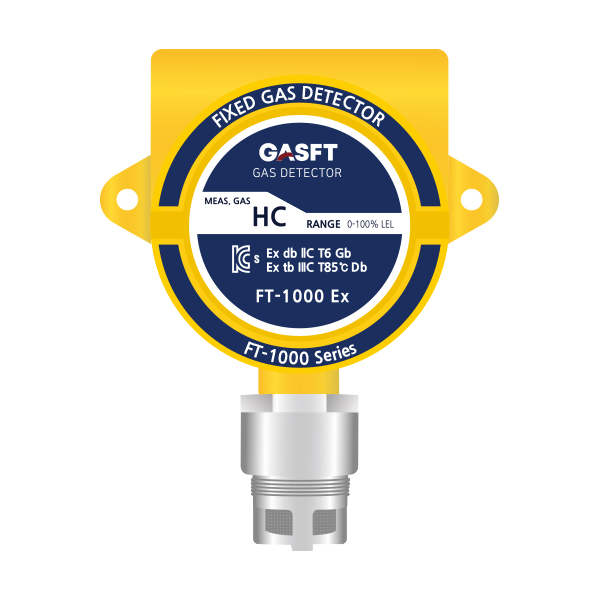

성화에프티 가스감지기 FT-1000EX는 방폭형 가연성가스 전용 감지기입니다.

가연성가스를 0~100% LEL 범위에서 정밀하게 잡아냅니다.

- 국내. 국외 방폭 인증

- 전기적인 Noise 최소화

- 가연성/독성/산소/VOC 등의 가스 연속 감지

- 2차 폭발 방지용 내압방폭구조

- 자가진단 기능 내장

- 릴레이접점 출력

- 간단한 구조 설계

- 수신부 FND DISPLAY 내장

- 감지센서의 안전한 동작을 위해 정전압 회로 구성

- DCS&PLC 모니터링 시스템에 연결

- 산업 및 폭발 위험 지역에 설치 가스 실시간 측정

- 4~20mA.DC 표준 출력 제공

- 각종 제어 기기에 연결하여 사용

- 0점, SPAN 점검 및 교정 용이

2-2. 방폭 인증 3종 완비

성화에프티 가스감지기 FT-1000EX는 국내외 3대 방폭 인증을 다 받았어요.

국내: 한국가스안전공사(KGS) Ex db IIC T6 Gb

국제 1: IECEx Ex db IIC T6 Gb

국제 2: ATEX Ex db IIC T6 Gb

ATEX 인증까지 있어서 유럽 수출 플랜트에도 쓸 수 있고,

글로벌 프로젝트에도 문제없습니다.

2-3. 튼튼한 구조

방폭 하우징으로 충격에 강하고, 스테인레스 필터로 분진과 물을 차단합니다. IP66 등급이라 옥외에 설치해도 안정적이에요.

작동 온도는 -40℃ ~ +60℃라서 울산의 여름 더위와 겨울 추위 모두 견뎌냅니다.

3. 추가 설치의 장점

3-1. 비용 절감

전체 시스템을 새로 할 필요가 없으니 비용이 확 줄어요. 기존 수신부에 여유 채널이 있으면 성화에프티 가스감지기 FT-1000EX 1대 값과 배선 작업만 하면 끝입니다.

이번 현장은 전체 교체 대비 약 85% 비용이 절약됐어요.

3-2. 공사 기간 단축

시스템 전체 교체하면 1~2주 걸리지만, 감지기 1대 추가는 하루면 끝납니다. 공장 가동 중단 시간을 최소화할 수 있죠.

3-3. 완벽한 호환성

성화에프티 가스감지기 FT-1000EX는 표준 신호 방식이라 타사 수신부와도 연결됩니다. 하지만 같은 성화에프티 제품끼리 쓰면 더 안정적이에요.

기존 6대와 신규 1대가 똑같은 통신 방식을 쓰니까 호환 문제가 전혀 없었습니다.

4. 핵심은 확장 가능한 시스템 설계

4-1. 처음부터 여유 채널 확보

이번 작업이 순조로웠던 이유는 2년 전 처음 설치할 때 확장을 생각했기 때문이에요. 수신부가 총 16채널까지 지원하니까 여유가 충분했죠.

저희는 항상 초기 설계 때 10~20% 여유 채널을 두라고 권장합니다. 공정 증설이나 설비 변경은 현장에서 자주 일어나거든요.

4-2. 채널형 GDS SERIES

성화에프티 GDS SERIES는 채널형이라 확장이 자유로워요. 감지기 추가는 물론이고, 수신부 확장도 쉽습니다.

16채널을 다 쓰고 있다면 수신부 1대를 더 추가해서 100채널로 늘릴 수도 있어요.

5. 이럴 때 추가 설치하세요

5-1. 공정 증설

생산 라인이 늘어나거나 저장탱크가 추가될 때 성화에프티 가스감지기 FT-1000EX를 더 설치해서 사각지대를 없앨 수 있어요.

5-2. 안전 기준 강화

중대재해처벌법 이후 가스감지기 설치 기준이 강화됐습니다. 예전엔 안 해도 됐던 구역도 이제는 설치가 필요한 경우가 있어요.

법 개정으로 추가 설치가 필요하면, 기존 시스템에 성화에프티 가스감지기 FT-1000EX만 추가하면 됩니다.

5-3. 노후 감지기 교체

타사 감지기가 자주 고장 나거나 부품 구하기 어려우면, 그것만 성화에프티 가스감지기 FT-1000EX로 바꿀 수 있어요.

표준 신호 방식이라 대부분 수신부와 연결됩니다.

6. 성화에프티 가스감지기 강점

6-1. 생산 노하우

성화에프티는 1999년부터 가스감지기를 만들어온 국내 전문 기업입니다. 성화에프티 가스감지기 FT-1000EX는 센서부터 하우징까지 100% 자체 개발 제품이에요.

수입 제품과 달리 부품 구하기 쉽고, A/S 대응이 빠릅니다.

6-2. 3대 방폭 인증

KGS, IECEx, ATEX 3대 인증을 다 받은 제품은 국내에 몇 없어요. 성화에프티 가스감지기 FT-1000EX는 국내는 물론 해외 프로젝트에도 쓸 수 있습니다.

6-3. 전국 A/S

울산 영남권은 전담팀이 관리하고, 긴급 출동 시 평균 1~2시간 내에 도착합니다. 정기 점검부터 센서 교체까지 원스톱으로 해드려요.

7. 적용 가능한 산업

성화에프티 가스감지기 FT-1000EX는 가연성가스 쓰는 모든 곳에 설치할 수 있어요.

석유정유, LNG 플랜트, 발전소, LNG 선박, 도장 공장, 열처리로, 도시가스 시설 등

8. 정부 지원사업 문의

고용노동부 안전보건개선 지원사업으로 성화에프티 가스감지기 FT-1000EX 설치 비용 지원받을 수 있습니다.

지원 대상이나 신청 방법이 궁금하시면 언제든 문의주세요. 무상으로 상세하게 안내해드립니다.

10. 성화에프티 원스톱 서비스

1. 화관법 현장설계: 전문 엔지니어가 현장 방문해서 화관법 무상 컨설팅과 현장설계 지원

2. 26년 지원 사업안내 : 정부및 지자체의 지원사업 무상 안내와 맞춤형 상담

3. KOLAS 국제공인교정기관 : 법정주기 자동 관리하고 자체 검교정 수행

4. 현장플랜트 시공설치 : 전문자격을 갖춘 엔지니어들이 현장에 맞는 플랜트 시공 설치

정보통신공사 면허: 설치부터 시운전까지 직접 진행

5. 멤버쉽 전국 유지보수관리: 전국 전담팀 년간 유지보수

실외형 누액모니터링시스템 (문자전송)

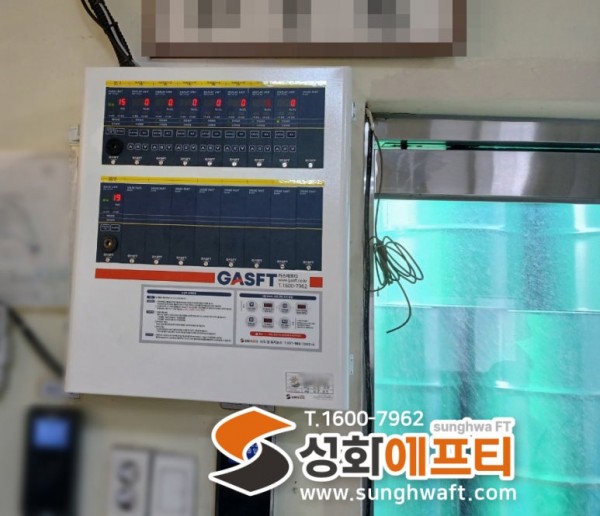

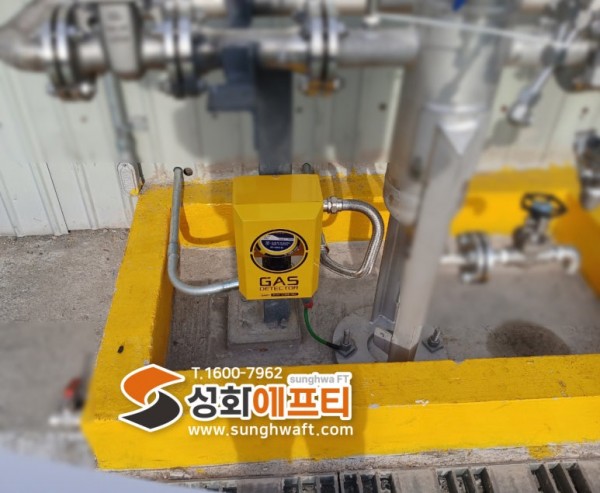

<<가스감지시스템 FT-1000 EX 설치사진>>

국내 법규에 맞춰서 여러가지 종류의 제품 및 다양한 센서 옵션까지 현장에 맞게 다양한 설계 가능하니 편안하게 문의주세요~

이상, 전국에서 활약하고 있는 안전지킴이 성화 에프티 였습니다.

그럼 저는 다음에 다시 찾아뵙겠습니다.

자세한 제품 문의는 아래 연락처로 연락 주시면 친절하게 상담해 드리겠습니다.

성화 에프티는 전국 전 지역 시공 및 출장 작업이 가능하니 견적이나 궁금한 부분 언제든지 많은 문의 부탁합니다!

견적문의 시 담당자와 전화번호, 회신 받으실 이메일 주소 남겨주시면 더 빠른 회신이 가능하답니다. ^^
