들어가며

울산 기계설비공업 현장은 절단, 용접, 열처리 작업이 매일 이어집니다. 고온 작업 중 가연성가스(HC)가 누출되면 폭발 사고로 이어질 수 있죠.

오늘은 울산지역 기계설비공업 S사에 성화에프티 가스감지기 FT-1000EX와 RM-770 MU·DU 수신부로 완벽한 가스 안전망을 구축한 실제 사례를 소개합니다..

1. 성화에프티 가스감지 시스템

울산 기계설비공업 S사는 산업용 대형 기계 부품을 제작하는 회사입니다.

절단, 용접, 열처리 공정에서 가연성가스를 매일 사용하기에 365일 24시간 늘 폭발 위험 대비 가연성 가스감지 시스템이 꼭 필요합니다.

2. 성화에프티 가스감지기 FT-1000EX

2-1. 제품 사양

성화에프티 가스감지기 FT-1000EX는 방폭형 가연성가스(HC) 전용 감지기입니다.

2-2. 3대 방폭 인증

기계설비공업은 불꽃과 고온이 일상인 곳입니다. 성화에프티 가스감지기 FT-1000EX는 3대 방폭 인증을 모두 받았어요.

국내: 한국가스안전공사(KGS)

국제 1: IECEx

국제 2: ATEX

방폭 구조라 내부에서 스파크가 생겨도 밖으로 나가지 않습니다.

용접하는 옆에 설치해도 안전하죠.

2-3. 견고한 구조

알루미늄 방폭 하우징과 IP66 방진방수 등급으로 분진과 물방울을 완벽 차단합니다.

작동 온도는 -40℃ ~ +60 ℃로 울산의 여름 더위와 겨울 추위 모두 문제없어요.

성화에프티 가스수신부 RM-770 MU.DU

3. RM-770 MU·DU 수신부

3-1. RM-770 DU (디스플레이 유닛)

제어실에 설치된 RM-770 DU는 각채널카드에 연결된 성화에프티 가스감지기 FT-1000EX의 가스 농도가 실시간으로 표시돼요.

숫자로 보여주니까 어느 구역 농도가 높은지 한눈에 파악됩니다.

3-2. RM-770 MU (메인 유닛)

RM-770 MU는 수신부의 두뇌입니다. 메인 전기가 들어오는 곳으로 DU 와 연결됩니다.

성화에프티 가스감지시스템 수신부 RM-770 MU. DU 설치시공 사진

주요 기능

1채널~최대채널 사용자 설계 가능

2단계 경보 (1차 20% LEL, 2차 50% LEL)

릴레이 출력으로 배기팬, 차단밸브, 기타 자동 제어

데이터 로깅 및 이력 관리

3-3. 2단계 경보 시스템

1차 경보 (20% LEL) 황색 LED 점등, 간헐 부저음 → 환기 시작, 현장 점검

2차 경보 (50% LEL) 적색 LED 점등, 연속 사이렌, 자동 배기팬 작동 → 작업 중단, 긴급 대피

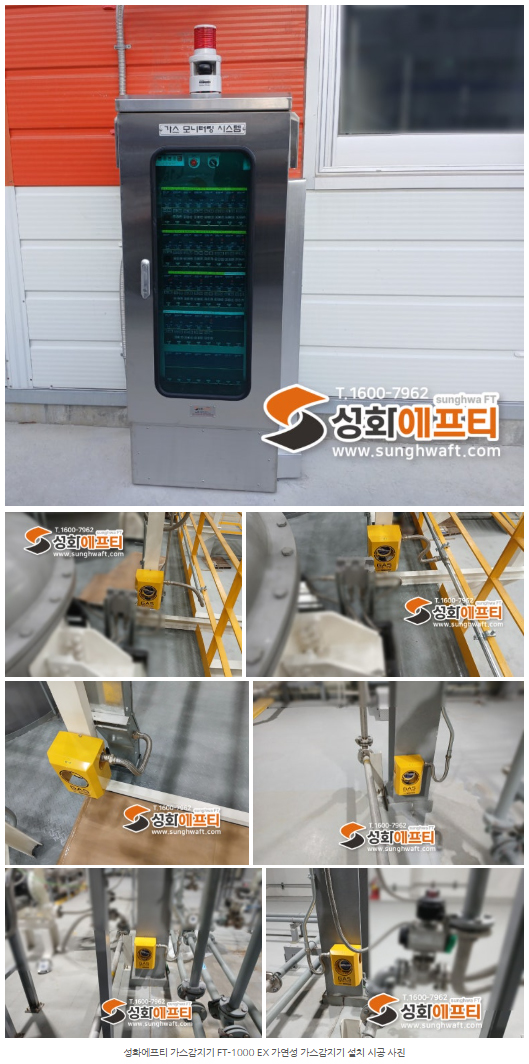

성화에프티 가스감지기 FT-1000 EX 가연성 가스감지기 설치 시공 사진

4. 시공 과정

1) 현장 조사 및 설계

공장 배치도를 3D 모델링하고, 성화에프티 가스감지기 FT-1000EX 설치 지점을 선정했습니다.

AI 활용 설정

성화에프티 가스감지 시스템 HMI 모니터링 예상 구성도

2) 제품 생산 및 출하

성화에프티 자체 공장에서 성화에프티 가스감지기 FT-1000EX 생산했습니다. 검교정을 완료하고 방폭 인증서, 검교정 성적서와 함께 출하준비합니다.

3) 전국 설치 시공

성화에프티 가스감지기 FT-1000EX 6대를 각 지점에 설치했습니다. 방폭 전선관으로 배선하고, 제어실에 RM-770 MU·DU를 설치했어요.

4) 테스트 및 시운전

표준가스를 각 성화에프티 가스감지기 FT-1000EX에 분사해서 테스트했습니다.

RM-770 DU 화면 표시 확인, 1차·2차 경보 작동 확인, 배기팬 자동 작동 테스트를 완료했습니다.

5) 완료 보고서

시공 완료팀이 복귀후 완료 보고서 (레포트) 를 작성해서 송부합니다.

5. 적용 가능 산업

성화에프티 가스감지기 FT-1000EX와 RM-770 시스템은 가연성가스(HC) 사용하는 모든 곳에 설치 가능합니다.

자동차 부품, 철강 공장, 조선소, 화학 공장, 식품 공장, 건설 현장, 반도체, 선박, 플랜트산업

6. 원스톱 서비스

화관법 현장설계: 전문 엔지니어 현장 방문, 컨설팅

정보통신공사 면허: 설치부터 시운전까지 직접 진행

KOLAS 검교정: 법정 주기 자동 관리, 자체 검교정

전국 유지보수: 4개 권역 전담팀 출동대기중
