안녕하세요!
성화 에프티 본사 (sunghwaFT) 공식 홈페이지 입니다♥
20년 이상 환경, 안전 분야에서
생산, 설비 시공, 유지 보수, 검교정까지
원스톱으로 고객의 안전을 책임지는
가스 감지기, 누액 감지기, 환경 모니터링
시스템 전문 기업입니다.
오늘 포스팅은 인천 지역의
PC메탈필름타입 누액 감지기를
설치한 시공사례입니다.
<<PC메탈필름형 누액센서 설치 사례>>
오늘은 특별한 누액감지기를 소개해드릴게요. 포인트센서가 아닌 필름형 센서로 설비 주위를 감싸는 방식이에요!
♣ 프로젝트 개요
누액 발생 가능성이 높은 설비 주변에 PC메탈필름형 누액센서를 설치했어요.
1. 설치 내용
2. 센서 종류: PC메탈필름형 누액센서 FT-PC-55Ex
3. 설치 방식: 설비 주위를 감싸는 형태
4. 보호 커버: 노란색 보호 커버 설치
5. 수신부: 채널형 카드 수신부 RM-770 MU LU. (2채널)
♣ 시공 현장 사진

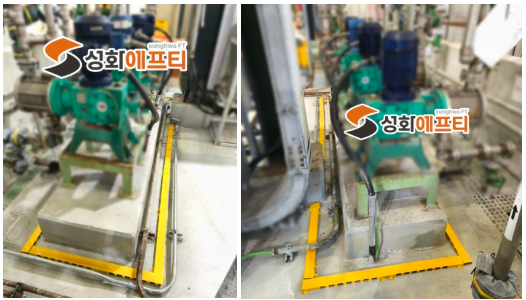

[성화에프티 - 메탈 필름센서 설치 사진 - 펌프주위설치]
청록색 펌프와 파란색 모터가 있는 설비 주변에
노란색 커버로 된 필름센서가 설치되어 있어요.
바닥을 따라 네모 형태로 설비를 감싸고 있는 모습이 보이죠?
스테인리스 스틸 탱크와 배관 하부에도 노란색 필름센서가 설치되어 있어요.
여러 배관 연결부 아래를 따라 넓게 깔려있는 것이 특징이에요!

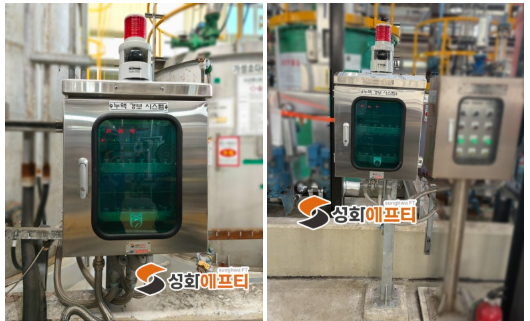

스테인레스 스틸 자립형 수신부 사진입니다.
♣ PC메탈필름형 누액센서란?
* 필름형 센서의 특징
1. 넓은 감지 영역
포인트센서는 한 점만 감지하지만, 필름형은 넓은 면적을 커버해요
센서가 깔린 전체 구간에서 누액을 감지할 수 있어요
어디서 새든 놓치지 않아요
2. 유연한 설치
설비 형태에 맞춰 자유롭게 배치할 수 있어요
일자형, ㄴ자, ㄷ자, ㄹ자, ㅁ자형 등 다양한 형태로 설치 가능해요
복잡한 설비 주변도 완벽하게 감싸요
3. PC(폴리카보네이트) 소재
내구성이 우수해요
화학물질에 강해요
물리적 충격에도 견뎌요
4. 메탈필름 구조
금속 필름이 내장되어 있어요
액체가 닿으면 전기 신호가 변해요
민감하고 정확한 감지가 가능해요
♣ 설비 주위를 감싸는 설치 방식
1. 왜 설비를 감싸나요?
누출 지점을 특정할 수 없어요
펌프나 탱크는 여러 곳에서 누출될 수 있어요
밸브, 플랜지, 연결부, 본체 등 다양해요
포인트센서로는 모든 곳을 커버하기 어려워요
2. 중력으로 액체가 흘러내려요
위에서 새면 바닥으로 떨어져요
설비 주변 바닥을 감싸면 모든 누출을 잡아요
어느 방향으로 흘러도 센서에 닿아요
3. 효율적인 감지
여러 개 포인트센서 대신 필름 하나로 해결돼요
설치가 간편하고 비용도 절약돼요
4. 노란색 보호 커버의 역할
1) 센서 보호
사람이나 장비가 밟아도 센서가 손상되지 않아요
물리적 충격으로부터 보호해요
센서 수명이 길어져요
2) 시각적 표시
노란색이라 눈에 잘 띄어요
"여기에 누액센서가 있어요" 알려주는 역할이에요
작업자가 조심하게 돼요
3) 이물질 차단
먼지나 이물질이 직접 닿지 않아요
센서가 오염되는 것을 막아요
오작동을 예방해요
♣ 누액 시스템 수신부
1. 채널형 카드 수신부 (2채널)
2채널 구성의 의미
1) 각 센서별 독립 관리
1번 채널: 펌프 설비 구역
2번 채널: 탱크 설비 구역
어느 구역에서 누액이 발생했는지 바로 알 수 있어요
2) 효율적인 시스템
하나의 수신부로 두 구역을 관리해요
경제적이고 공간도 절약돼요
확장도 쉬워요

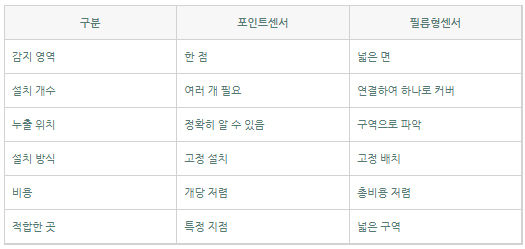

♣ 필름형 vs 포인트형 비교
♣ 필름형 센서가 특히 좋은 곳
이런 설비에 추천해요
1. 펌프 설비
다양한 누출 포인트가 있어요
설비 주변을 감싸면 완벽해요
회전 장비라 진동으로 연결부가 느슨해질 수 있어요
2. 탱크 하부
탱크 밑에 넓게 깔아요
드레인, 밸브 등 여러 곳 커버 가능해요
어디서 새든 다 잡아요
3. 배관 밀집 구역
배관이 복잡하게 얽혀있어요
포인트센서로는 설치 위치 정하기 어려워요
필름으로 넓게 깔면 해결돼요
4. 화학물질 저장소
드럼이나 용기가 여러 개 있어요
어느 드럼에서 새는지 모르니까요
전체 바닥을 커버하면 안전해요
♣ 설치 시 고려사항
1. 바닥 상태 확인
평평해야 센서가 제대로 작동해요
울퉁불퉁하면 액체가 센서에 안 닿을 수 있어요
필요시 바닥 정리 작업을 해요
2. 배수 방향 고려
액체가 흐르는 방향을 파악해요
센서를 그 경로에 설치해요
중력을 이용하는 거예요
3. 작업 동선 확인
사람이 자주 다니는 곳은 피해요
보호 커버를 반드시 설치해요
안전과 센서 보호 모두 중요해요
4. 정기 점검 계획
센서 표면을 깨끗하게 유지해요
커버 손상 여부를 확인해요
작동 테스트를 정기적으로 해요
♣ 설치 효과
1. 포괄적인 감지
설비 주변 모든 누출을 잡아요
예상치 못한 곳에서 새도 놓치지 않아요
안전성이 크게 향상돼요
2. 빠른 대응
소량 누출도 즉시 감지돼요
대량 유출 전에 조치할 수 있어요
피해를 최소화해요
3. 비용 효율적
포인트센서 여러 개보다 경제적이에요
설치 공수가 적어요
유지보수도 간편해요
4. 시각적 효과
노란색 커버가 안전 구역을 표시해요
작업자들이 조심하게 돼요
안전 의식이 높아져요
♣ 적용 가능한 산업
1.. 화학 공장
다양한 화학물질 취급해요
펌프와 탱크가 많아요
2. 석유화학
유류 저장 및 이송 시설이에요
누출 시 환경 오염 위험이 커요
3. 제약 공장
원료 보관 및 생산 설비가 있어요
청결과 안전 모두 중요해요
4. 식품 공장
액상 원료 저장 탱크가 있어요
위생과 안전 관리가 필수예요
5. 발전소
냉각수, 유압유 등 다양한 액체를 써요
대형 펌프와 탱크가 많아요
♣ 마무리
PC메탈필름형 누액센서는 넓은 구역을 효율적으로 감시할 수 있는 똑똑한 선택이에요!
핵심 포인트
설비 주위를 감싸는 설치 방식
넓은 면적을 하나의 센서로 커버
노란색 보호 커버로 안전성 확보
2채널 수신부로 효율적 관리
포인트센서보다 경제적이고 포괄적
포인트센서로 여러 개 설치하는 것보다, 필름형 센서 하나로 넓게 커버하는 게 효율적일 때가 많아요! 특히 펌프나 탱크처럼 누출 지점이 다양한 설비에는 필름형이 정말 좋답니다!
누액감지 시스템 구축이 필요하시면 언제든 연락 주세요!
현장 특성에 맞는 최적의 센서 타입을 제안해드릴게요!
PC메타필름센서 누액감지기
자세한 사양 알려드릴게요

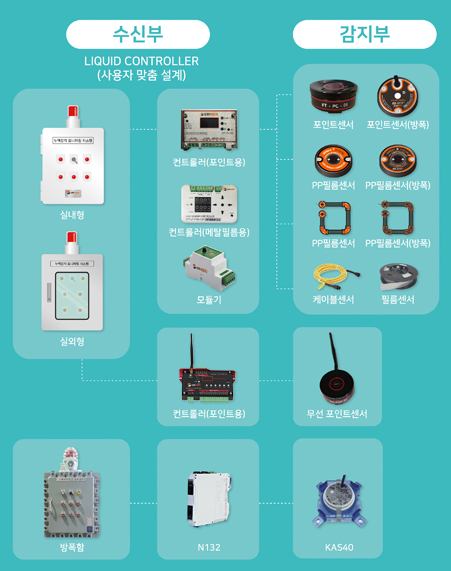

누액 감지기의 경우 성화에프티에서는
포인트센서 타입외 케이블타입,
메탈필름센서 타입 등등
여려 형태의 다양한 감지기를
보유하고 있습니다.
다양한 각 산업 현장의 상황에 맞게
국내 화관법, 화평법, 산안법에 맞게
누액 누출 ( 가스 누출포함 )
맞춤 전문 설계해 드려요
생산에서 시공, 설치, 유지, 보수까지
성화에 문의 주시면
다음해에 진행하는 검교정까지
원스톱으로 해결하실수 있습니다.
관련 법령 조금 설명드릴게요~
[화학물질관리법] 에 따른
사고예방 시설 누액감지기 설치
▶관련법령
「화학물질관리법」 제24조(취급시설의 배치,설치 및 관리기준 등) 및 같은 법 시행규칙 제21조 [별표 5]▶유해화학물질 제조·사용시설 설치 및 관리에 관한 고시 (화학물질 안전원 고시)제2절 사고 예방 시설기준제8조 (검지·경보설비) 유해화학물질에 따른 누출, 폭발 또는 화재를 미리 감지하기 위하여 검지·경보설비를 설치하여야한다.다만, 다음 각 호 중 어느 하나에 해당하는 경우에는 그러하지 아니하다.1. 폭발성 물질 또는 인화성 물질을 제조·사용하는 시설 중 「산업표준화법」 의 한국산업표준에 따른 0종 또는 1종 폭발위험장소에 해당하는 경우로서 타법에서 정하는 기준에 따라 방폭구조 전기기계·기구를 설치한 시설의 경우2. 검지·경보설비를 설치하는것이 곤란한 경우로서 감시인(감시만을 전담하는 인력에 한한다. ) 또는, CCTV (실시간 모니터링이 가능한 경우에 한한다.) 를 운영하는 경우▶검지·경보설비의 선정누출 물질의 성상에 따라 다음과 같이 적용한다.1. 가스인 경우 : 가스감지기 설치 (누출 가스의 종류별)2. 액체인 경우 : 누액감지기, pH meter, Level guage※ 주의사항최근 화학물질안전원에서는 유해화학물질 취급시설이 있는 근처에 경광등의 형태로 경보설비의 설치를 요구하고 있습니다. 이유는 비상상황시 현장에서 직접 인지하고 대응할수 있도록 하는데 목적이 있습니다.다른 설치 사례
오늘의 포스팅은 여기까지입니다.
성화에프티에서 전문 상담받으시고
사업장 안전 함께 지키세요~
자세한 제품 문의는
아래 연락처로 연락 주시면
친절하게 상담해 드리겠습니다.
성화 에프티는 전국 전 지역
시공 및 출장 작업이 가능하니
견적이나 궁금한 부분 언제든지
많은 문의 부탁합니다!
더 다양한 제품은 홈페이지
참고하시거나 문의하세요
